8 Programmazione: Cicli 180

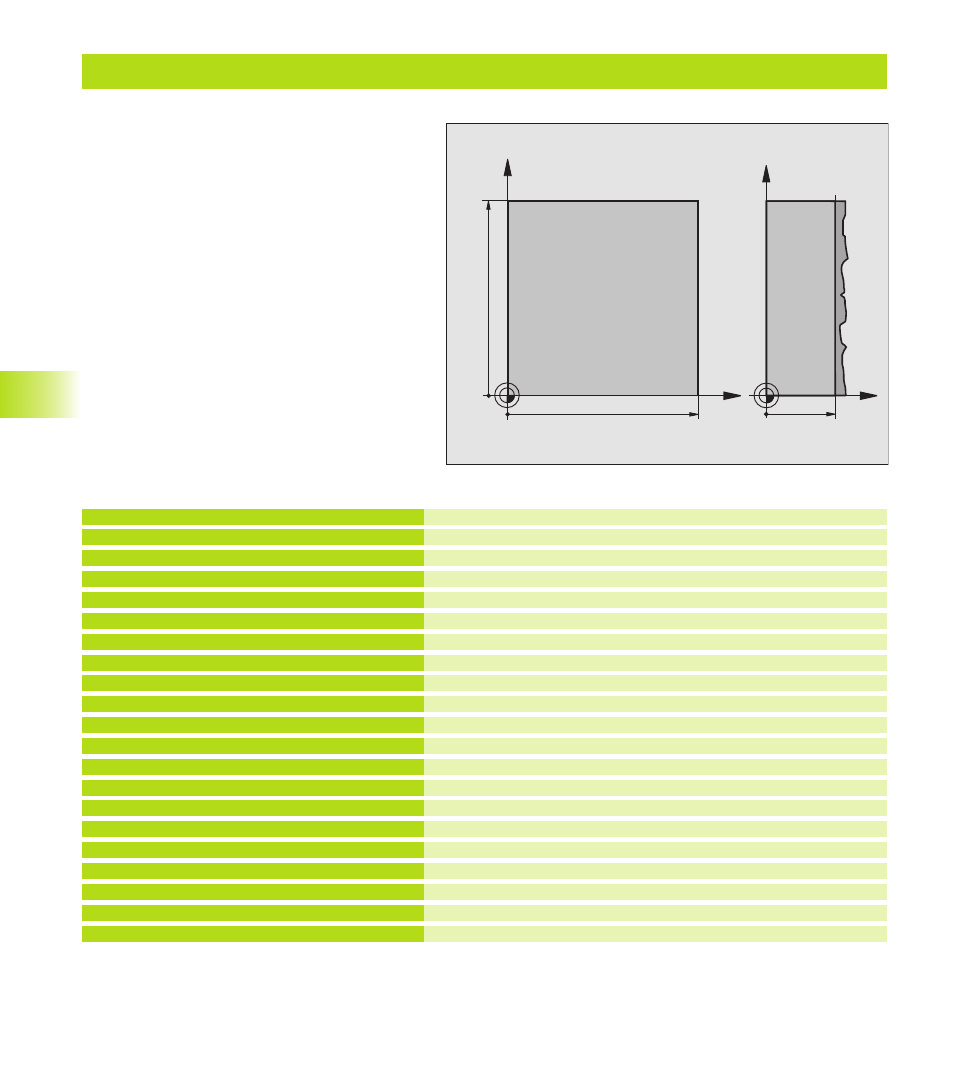

Esempio: Spianatura
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione del ciclo ”Spianatura”
Preposizionamento vicino al punto di partenza
Chiamata ciclo
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 FMAX
6 CYCL DEF 230 SPIANATURA
Q225=+0 ;PUNTO PARTENZA 1º ASSE
Q226=+0 ;PUNTO PARTENZA 2º ASSE
Q227=+35 ;PUNTO PARTENZA 3º ASSE
Q218=100 ;LUNGHEZZA 1º LATO
Q219=100 ;LUNGHEZZA 2º LATO
Q240=25 ;NUMERO TAGLIENTI
;AVANZ. INCREMENTO
Q207=400 ;AVANZAMENTO FRESATURA
Q209=150 ;AVANZ. DIAGONALE
Q200=2 ;DISTANZA SICUREZZA
7 L X-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 FMAX M2
10 END PGM C230 MM
8.7 Cicli di spianatura
X
Y
100
100
Z
Y
35
