Generazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione
traiettorie. Il TNC chiederà uno dopo l’altro tutti i dati e inserirà il
blocco di programma nel programma di lavorazione.
Esempio – Programmazione di una retta:
Apertura del dialogo di programmazione : p.es.
retta
COORDINATE ?
<
10
Inserire le coordinate del punto finale della retta
5
2x
CORR. RAGGIO: RL/RR/SENZA CORR.?
<
Selezione correzione raggio: premere p. es. il
softkey RL, l’utensile si sposterà a sinistra del
profilo
AVANZAMENTO ? F=
<
100 Inserire l’avanzamento e confermare con il tasto
ENT: p.es.100 mm/min
FUNZIONE AUSILIARIA M ?
<
3 Inserire la funzione ausiliaria, p.es. M3 e
concludere il dialogo con il tasto END
Inserimento di funzione ausiliaria con
parametro: premere il softkey M120 ed inserire
il parametro richiesto

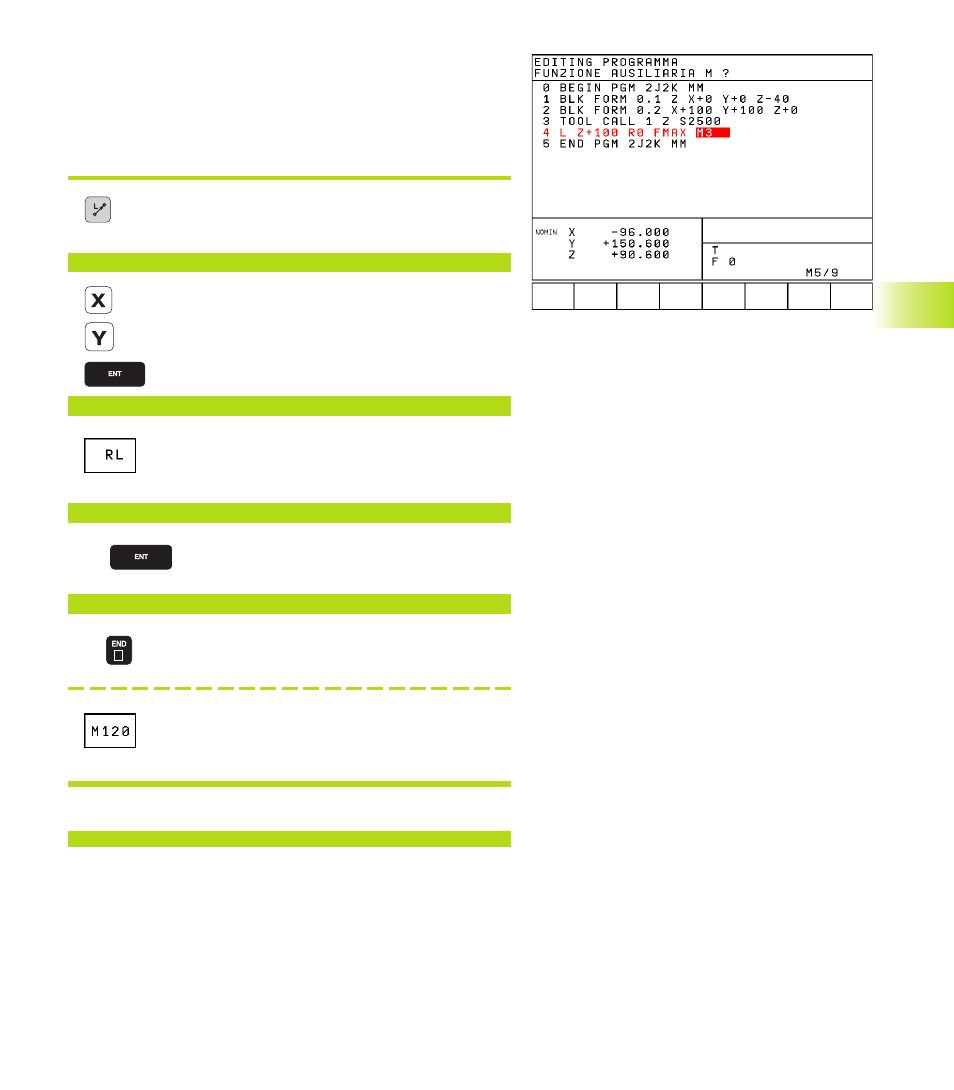

Nel programma di lavorazione si vedrà la seguente riga:
L X+10 Y+5 RL F100 M3
