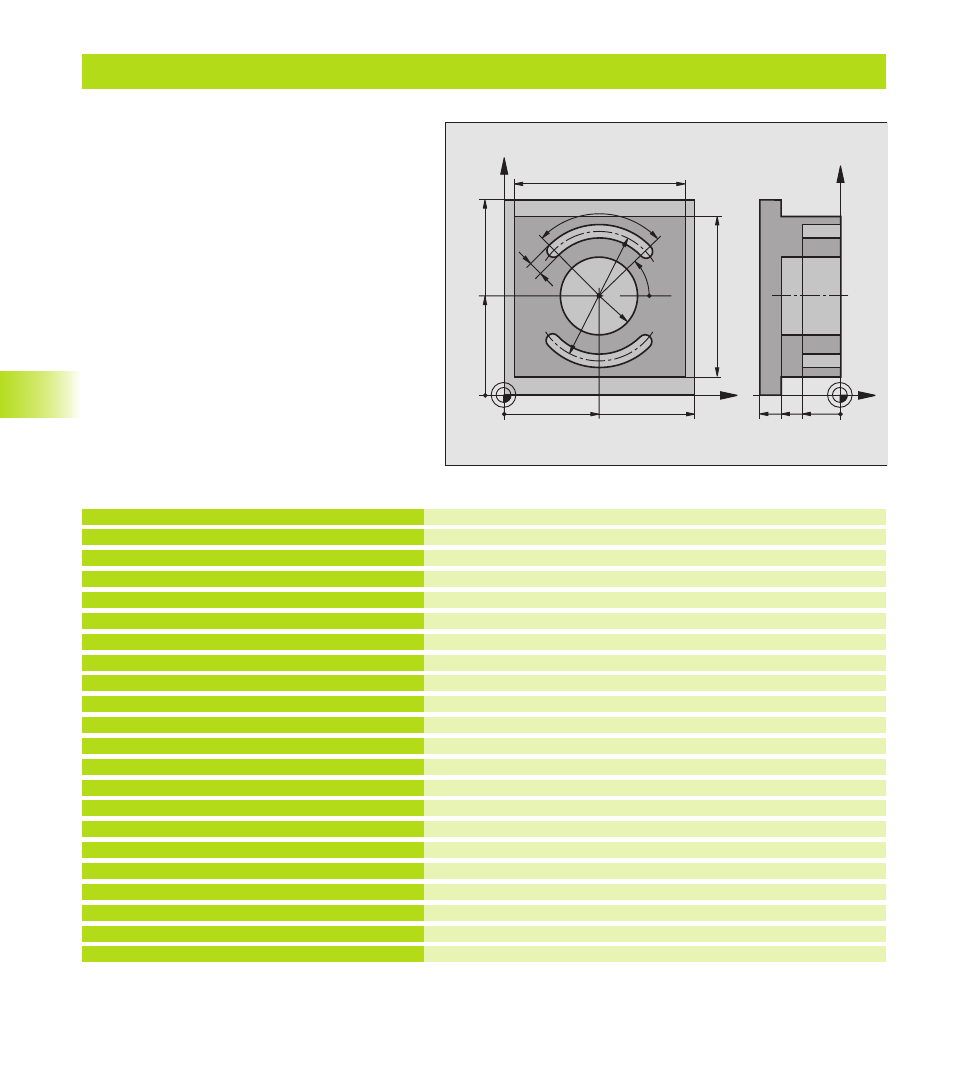

Esempio: Fresatura di tasche, isole e scanalature
Definizione pezzo grezzo
Definizione utensile di sgrossatura/finitura
Definizione utensile, fresa per scanalature
Chiamata utensile di sgrossatura/finitura
Disimpegno utensile
Definizione del ciclo “Lavorazione esterna“
Definizione del ciclo ”Tasca circolare”
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
4 TOOL DEF 2 L+0 R+3
5 TOOL CALL 1 Z S3500
6 L Z+250 R0 F MAX
7 CYCL DEF 213 FINITURA ISOLA
Q200=2
;DISTANZA SICUREZZA
Q201=-30
;PROFONDITA
Q206=5
;AVANZ. INCREMENTO
Q202=5
;PROF. INCREMENTO
Q207=250
;AVANZAMENTO FRESATURA
Q203=+0
;COORDINATE SUPERFICIE
Q204=20
;2ª DIST. SICUREZZA
Q216=+50
;CENTRO 1º ASSE
Q217=+50
;CENTRO 2º ASSE
Q218=90
;LUNGHEZZA 1º LATO
Q219=80
;LUNGHEZZA 2º LATO
Q220=0
;RAGGIO DELL'ANGOLO
Q221=5
;SOVRAMETALLO 1º ASSE
8 CYCL CALL M3
