8 Programmazione: Cicli 134

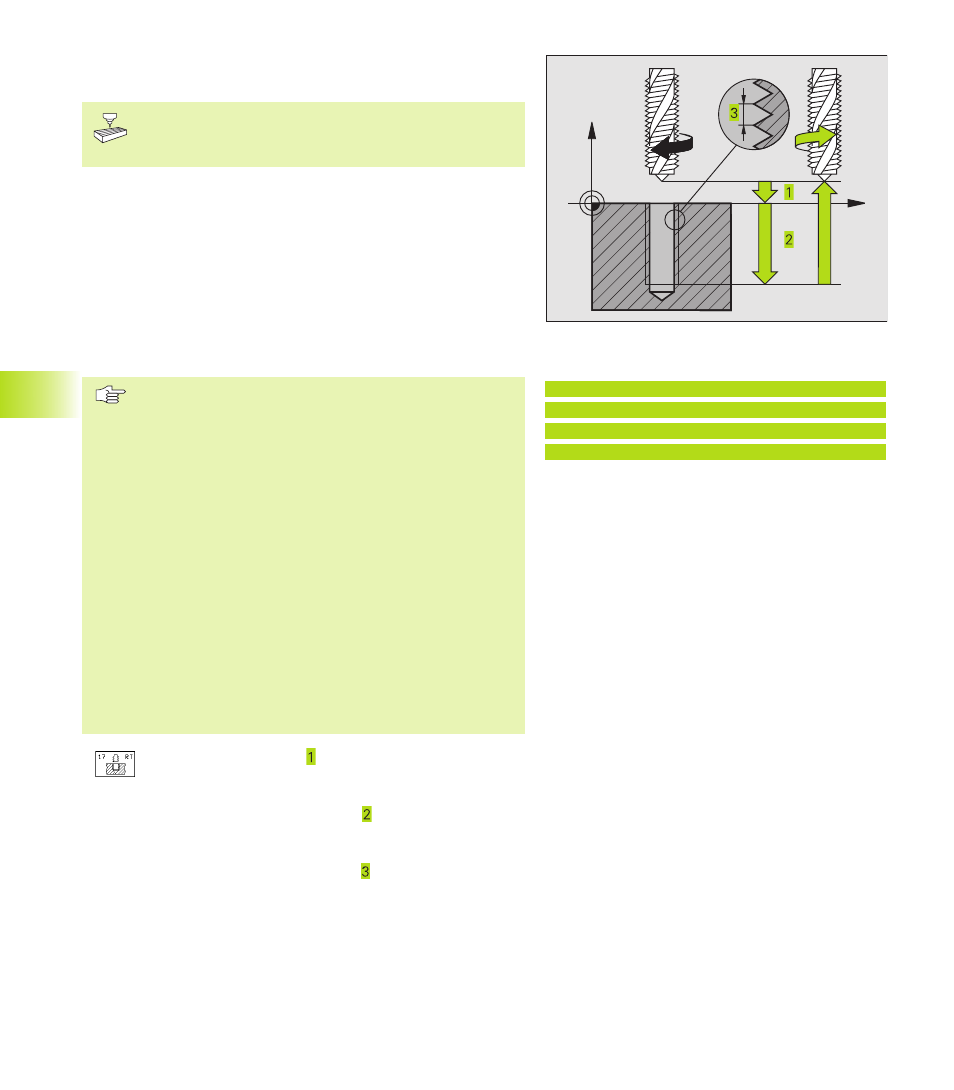

MASCHIATURA senza compensatore utensile GS
(Ciclo 17)
La macchina e il TNC devono essere predisposti dal
costruttore per la maschiatura senza compensatore
utensile.
Il TNC esegue la maschiatura senza compensatore utensile, in uno
o più passi di lavorazione.
Vantaggi rispetto al ciclo maschiatura con compensatore utensile:
■ Maggiore velocità di lavorazione
■ Possibilità di ripetere la lavorazione sullo stesso filetto, perché alla
chiamata del ciclo il mandrino si orienta sulla posizione di 0° (in
funzione del parametro macchina 7160)
■ Maggiore campo di spostamento dell‘asse del mandrino per la
mancanza del compensatore
Da osservare:
Programmare l‘istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ FORATURA
definisce la direzione della lavorazione.
Il TNC calcola l’avanzamento in funzione del numero di
giri. Azionando la manopola del potenziometro di
regolazione del numero di giri durante la maschiatura, il
TNC adatta l’avanzamento automaticamente
La manopola del potenziometro di regolazione
dell’avanzamento è disattivata
Alla fine del ciclo il mandrino si arresta. Riavviare il
mandrino con M3 (o M4) prima della lavorazione
successiva.
ú Distanza di sicurezza (incrementale): distanza tra la
punta dell‘utensile (pos. di partenza) e la superficie del
pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo (inizio della
filettatura) e l’estremità della filettatura
ú PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = Filettatura destrorsa
– = Filettatura sinistrorsa
8.3 Cicli di foratura
X
Z
Esempi di blocchi NC:
18 CYCL DEF 17.0 MASCHIATURA GS
19 CYCL DEF 17.1 DIST. 2
20 CYCL DEF 17.2 PROF. -20
21 CYCL DEF 17.3 PASSO +1
