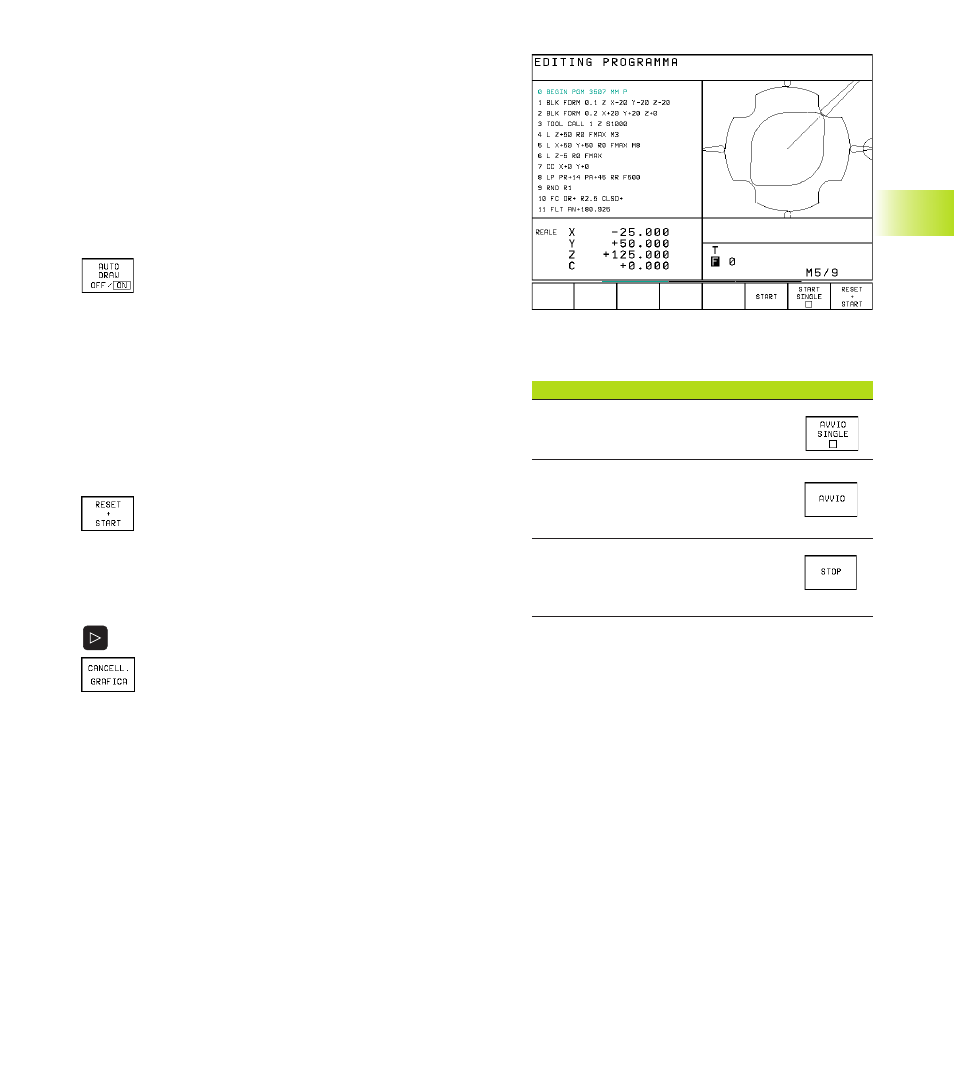

4.4 Grafica di programmazione
Durante la generazione di un programma il TNC può visualizzare
graficamente il profilo programmato Le traiettorie in direzione
negativa dell'asse mandrino vengono rappresentate dal TNC con un
cerchio (diametro cerchio = diametro dell'utensile).
Esecuzione grafica contemporanea alla programmazione/non
contemporanea
ú Per la ripartizione dello schermo con il programma a sinistra e la
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM
+ GRAFICA
ú Mettere il softkey AUTO DRAW su ON. Inserendo le
singole righe del programma, il TNC visualizzerà nella
finestra grafica tutte le traiettorie programmate.
Se non si desidera l’esecuzione grafica contemporanea, porre il
softkey AUTO DRAW su OFF. AUTO DRAW ON non rappresenta
eventuali ripetizioni di blocchi di programma.
Generazione della grafica di programmazione per
un programma esistente
ú Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
ú Esecuzione della grafica: premere il softkey RESET +
START
Altre funzioni vedere la tabella a destra.
Cancellazione della grafica
ú Commutazione del livello softkey: v. figura a destra
ú Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
Funz. della grafica di programmaz Softkey
Generazione grafica di programmazione
blocco per blocco
Generazione grafica di programmazione
totale o completarla dopo
RESET + START
Arresto della grafica di programmazione:
questo softkey compare solo mentre il
TNC genera una grafica di programmazione
