COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú
2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú
CENTRO 1º ASSE Q216 (assoluto): centro della tasca
nell’asse principale nel piano di lavoro
ú
CENTRO 2º ASSE Q217 (assoluto): centro della tasca
nell’asse secondario del piano di lavoro
ú
DIAMETRO DEL PEZZO GREZZO Q222: diametro della
tasca prelavorata. Il diametro del pezzo grezzo deve
essere minore del diametro del pezzo finito Se per
Q222 viene inserito 0, il TNC effettua la penetrazione
al centro della tasca
ú
DIAMETRO DEL PEZZO FINITO Q223: diametro della
tasca finita. Il diametro del pezzo finito deve essere
maggiore del diametro del pezzo grezzo e maggiore
del diametro dell'utensile

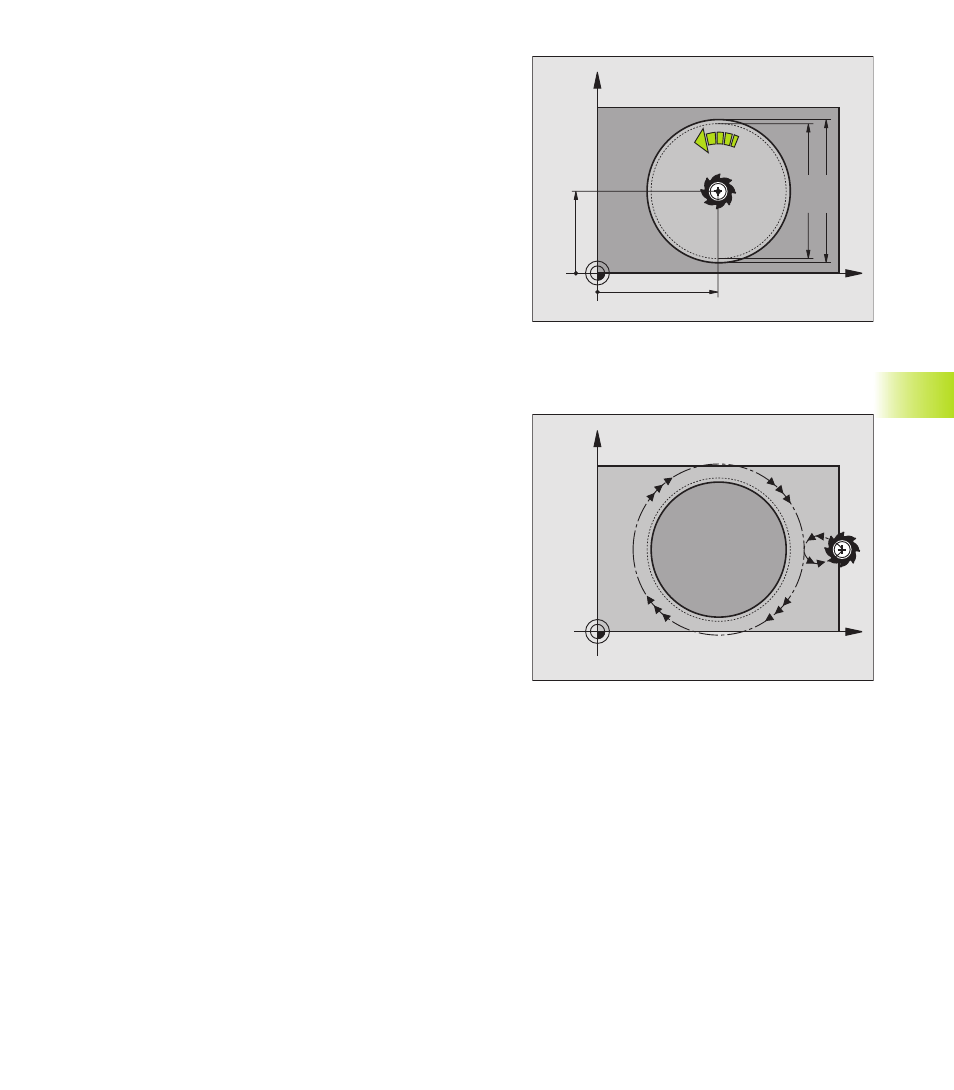

FINITURA DI ISOLE CIRCOLARI (Ciclo 215)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino
alla DISTANZA DI SICUREZZA oppure, se programmato, alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro dell’isola
2 Dal centro dell'isola l'utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Il punto di partenza si trova a destra
dell'isola, spostato di circa 3,5 volte il raggio dell'utensile
3 Se l’utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC porta
l’utensile con FMAX alla DISTANZA DI SICUREZZA e da lì con l’
AVANZAMENTO IN PROFONDITA’ alla prima PROFONDITA’ DI
ACCOSTAMENTO
4 Successivamente l’utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l’utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 4 a 5) si ripete fino al raggiungimento della
PROFONDITA’ programmata
7 Alla fine del ciclo il TNC porta l’utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2ª DISTANZA DI SICUREZZA
e successivamente al centro della tasca (posizione finale =
posizione iniziale)
X
Y
Q222
Q217
Q216
Q207
Q223
X
Y
