Calibrazione del sistema di tastatura digitale
Il sistema di tastatura deve essere calibrato
■
alla messa in funzione
■
alla rottura del tastatore
■
alla sostituzione del tastatore
■
in caso di modifica dell’avanzamento di tastatura
■
in caso di irregolarità, p. es. a seguito di un riscaldamento della
macchina
Nella calibrazione il TNC rileva la lunghezza ”efficace” del tastatore
e il raggio ”efficace” della sfera di tastatura. Per la calibrazione del
sistema di tastatura 3D fissare sulla tavola della macchina un anello
di regolazione a spessore e raggio noti.

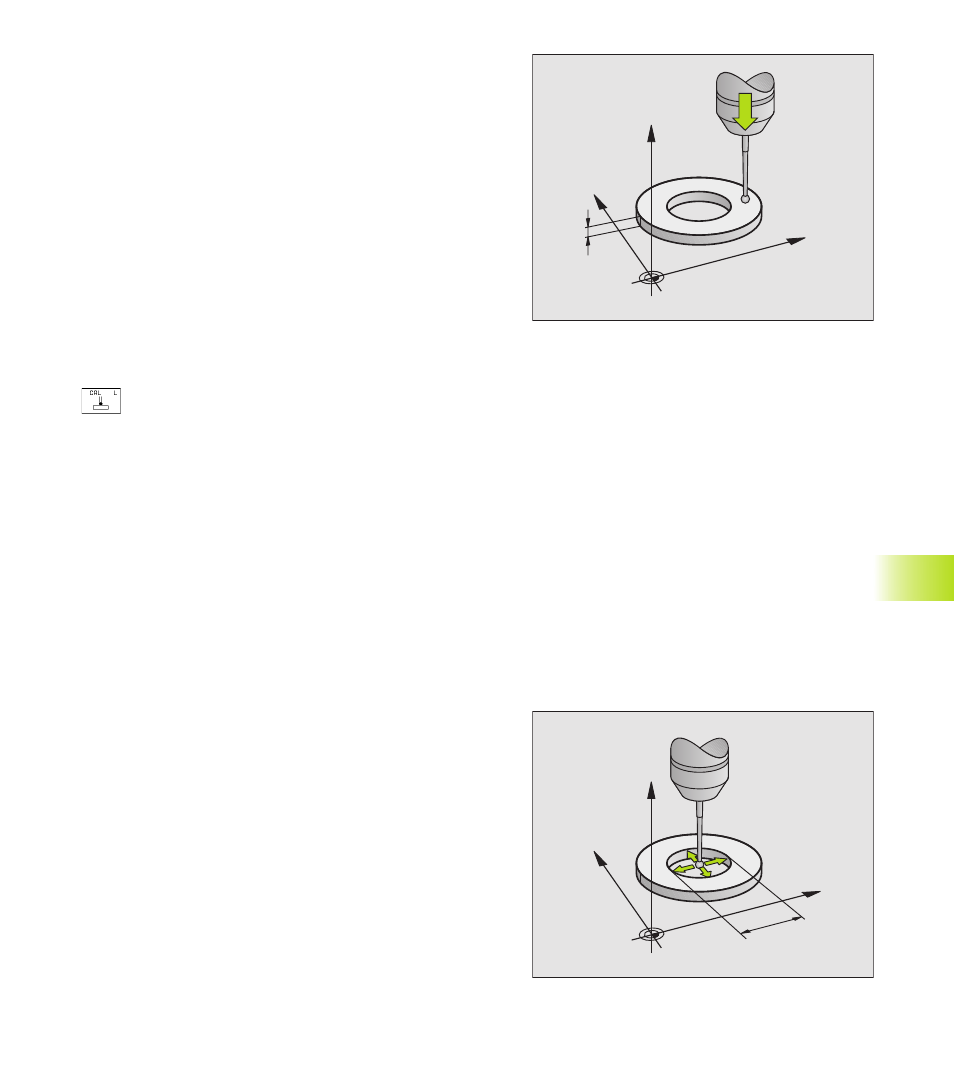

Calibrazione della lunghezza efficace
ú
Impostare l’origine nell‘asse del mandrino in modo da avere per
la tavola della macchina: Z=0.
ú
Selezione della funzione di calibrazione per la lun-
ghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizzerà una finestra di
menu con 4 campi di introduzione.
ú
Selezione dell'asse utensile mediante softkey
ú
ORIGINE: introdurre lo spessore dell’anello di
regolazione
ú
I campi RAGGIO SFERA EFFICACE e LUNGHEZZA
EFFICACE non devono essere compilati
ú
Accostare il tastatore alla superficie dell’anello di
regolazione
ú
Ove necessario, modificare la direzione di
spostamento visualizzata: premere il relativo tasto
freccia
ú
Tastatura della superficie: premere il tasto esterno di
START
Calibrazione del raggio efficace e compensazione dell'offset
centrale del sistema di tastatura
Di norma l’asse del tastatore non coincide esattamente con l’asse
del mandrino. La funzione di calibrazione rileva questo offset tra
l’asse del tastatore e l’asse del mandrino e lo compensa in via
matematica.
Con questa funzione il TNC ruota il sistema di tastatura 3D di 180°.
La rotazione viene attivata da una funzione ausiliaria che il
Costruttore della macchina definisce nel MP6160.
La misurazione dell’offset centrale del tastatore potrà essere
eseguita dopo la calibrazione del raggio efficace della sfera di
tastatura.
