La rotazione base rimane memorizzata anche in caso di caduta della
tensione di alimentazione. La rotazione base rimane attiva per tutte
le successive esecuzioni e test del programma.

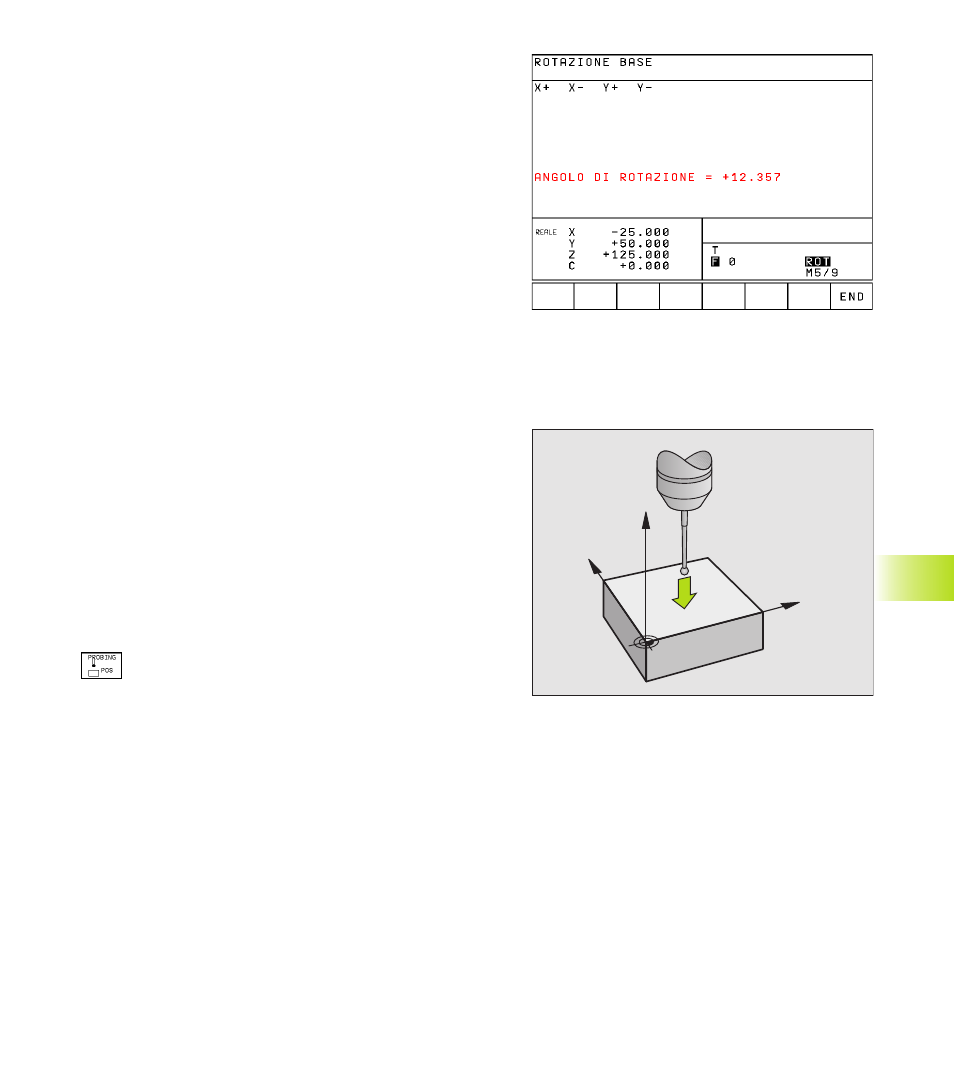

Visualizzazione della rotazione base
Dopo la riselezione di PROBING ROT l’angolo della rotazione base
verrà visualizzato nel campo di indicazione dell’angolo di rotazione.
Il TNC visualizza l’angolo di rotazione anche nell'indicazione di stato
supplementare (ripartizione dello schermo PGM + STATUS POS.)
Nell’indicazione di stato verrà visualizzato un simbolo per la
rotazione base quando il TNC sposta gli assi della macchina
secondo la rotazione base.
Disattivazione della rotazione base
ú Selezione della funzione di tastatura: premere il softkey TASTARE
ROT
ú Introdurre l’ ANGOLO DI ROTAZIONE ”0” e confermarlo con il
tasto ENT
ú Conclusione della funzione di tastatura: premere END
12.2 Determinazione dell’origine con i
sistemi di tastatura 3D
Le funzioni per la determinazione dell’origine sul pezzo allineato
vengono selezionate con i seguenti softkey:
■ Impostazione origine in un asse qualsiasi con TASTARE POS
■ Impostazione di uno spigolo quale origine con TASTARE P
■ Impostazione del centro cerchio quale origine con TASTARE CC
Impostazione dell'origine in un asse qualsiasi (vedere figura in
basso a destra)
ú Selezione della funzione di tastatura: premere il
softkey TASTARE POS
ú Posizionare il tastatore vicino al punto da tastare
ú Selezionare la direzione di tastatura e l’asse per i quali
viene impostato l’origine, p.es. tastatura di Z in
direzione Z: eseguire la selezione con i tasti freccia.
ú Tastatura: premere il tasto esterno di START
ú Introdurre le coordinate dell’origine e confermarle con
il tasto ENT
