95 HEIDENHAIN TNC 410
Centro del cerchio con programmazione libera
Per le traiettorie circolari in programmazione libera il TNC calcola il
centro del cerchio dai dati inseriti. Questa caratteristica permette
anche nella programmazione FK la programmazione di un cerchio
pieno in un unico blocco.
Se si desidera definire un centro di cerchio in coordinate polari,
occorre definire il polo non con CC ma con la funzione FPOL. FPOL
rimarrà attivo fino ad un blocco successivo con FPOL ed è da
definire in coordinate cartesiane.
Un centro del cerchio programmato o calcolato nel modo
convenzionale non è quindi più attivo quale polo o centro del
cerchio in un nuovo blocco FK. Se le coordinate polari programmate
in modo convenzionale si riferiscono ad un polo precedentemente
definito in un blocco CC, occorre ridefinire questo polo dopo la
sezione FK in un blocco CC.
Esempi di blocchi NC per FL, FPOL e FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15

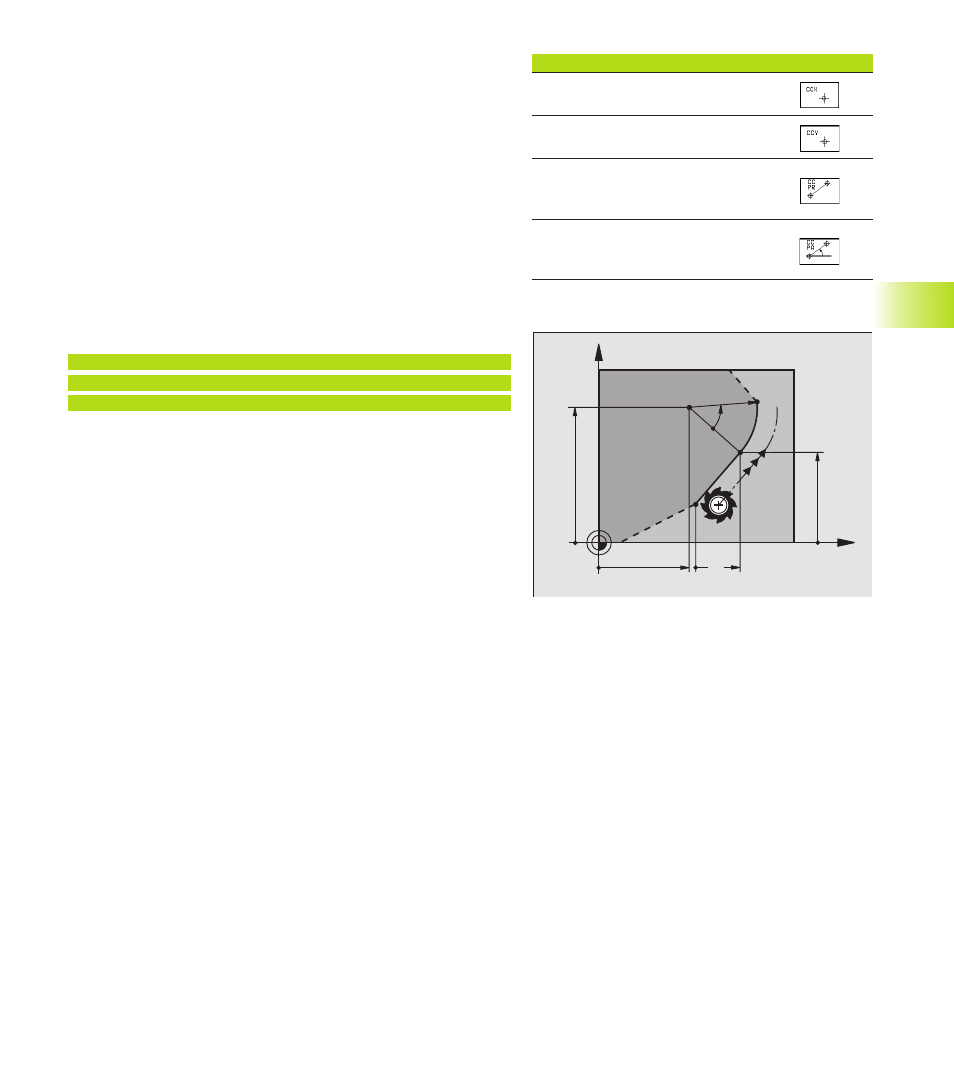

Vedere figura in centro a destra.
X
Y
20
30
10
20
R15
30°
6.6 T
raiet
to
rie – Pr
ogr
ammazione liber
a dei pr
ofili FK
Dati relativi al centro del cerchio Softkey
Coordinata X del centro del cerchio
Coordinata Y del centro del cerchio
Raggio in coordinate polari
del centro del cerchio (riferito a FPOL)
Angolo in coordinate polari del centro
del cerchio
