8 Programmazione: Cicli 168

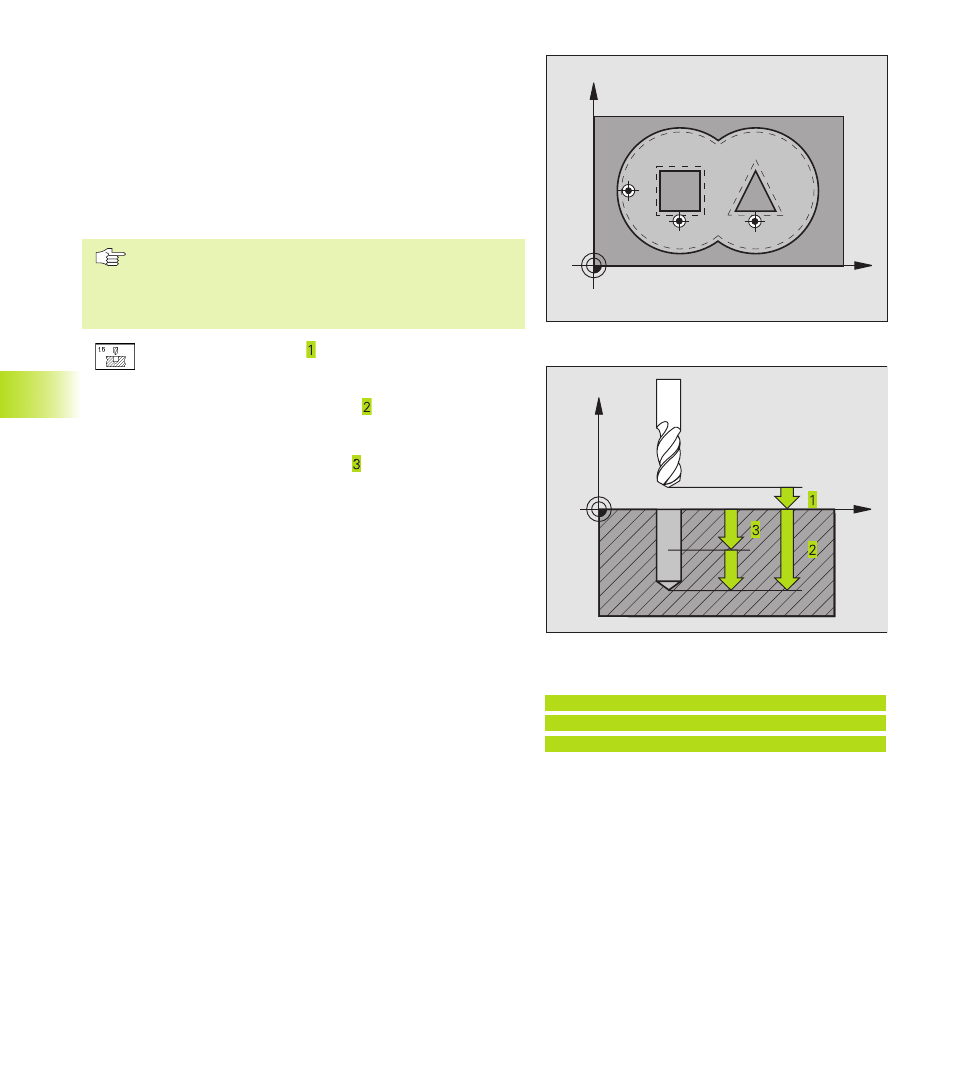

FORATURA PRELIMINARE (Ciclo 15)
Svolgimento del ciclo
Come per il ciclo 1 ”Foratura profonda” (vedere ”8.3 Cicli di
foratura”).
Impiego
Per i punti di penetrazione il ciclo 15 FORATURA PRELIMINARE
tiene conto del SOVRAMETALLO DI FINITURA. I punti di
penetrazione sono contemporaneamente i punti di partenza per lo
svuotamento.
Da osservare:
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
ú Distanza di sicurezza (incrementale): distanza tra la
punta dell‘utensile (pos. di partenza) e la superficie del
pezzo
ú PROFONDITA’ DI FORATURA (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(punta del cono di foratura)
ú Profondità di accostamento (incrementale): quota
dei singoli accostamenti dell’utensile. Il TNC si porta in
un unico passo fino alla PROFONDITA’ quando:
■ PROFONDITA' DI ACCOSTAMENTO e PROFONDITA'
DI FORATURA sono uguali
■ la PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’ DI FORATURA
La PROFONDITA’ DI FORATURA non deve essere un
multiplo della PROFONDITA’ DI ACCOSTAMENTO
ú AVANZAMENTO IN PROFONDITA: avanzamento di
foratura in mm/min
ú SOVRAMETALLO DI FINITURA: sovrametallo nel piano
di lavoro
8.6 Cicli SL
X
Y
X
Z
Esempi di blocchi NC:
5 CYCL DEF 15.0 PREFORATURA
6 CYCL DEF 15.1 DIST.+2 PROF.-25
7 CYCL DEF 15.2 INCR.+3 F250 SOVRAM.+0.1
