Vista dall’alto
ú Selezionare con il softkey la vista dall’alto
Rappresentazione su 3 piani

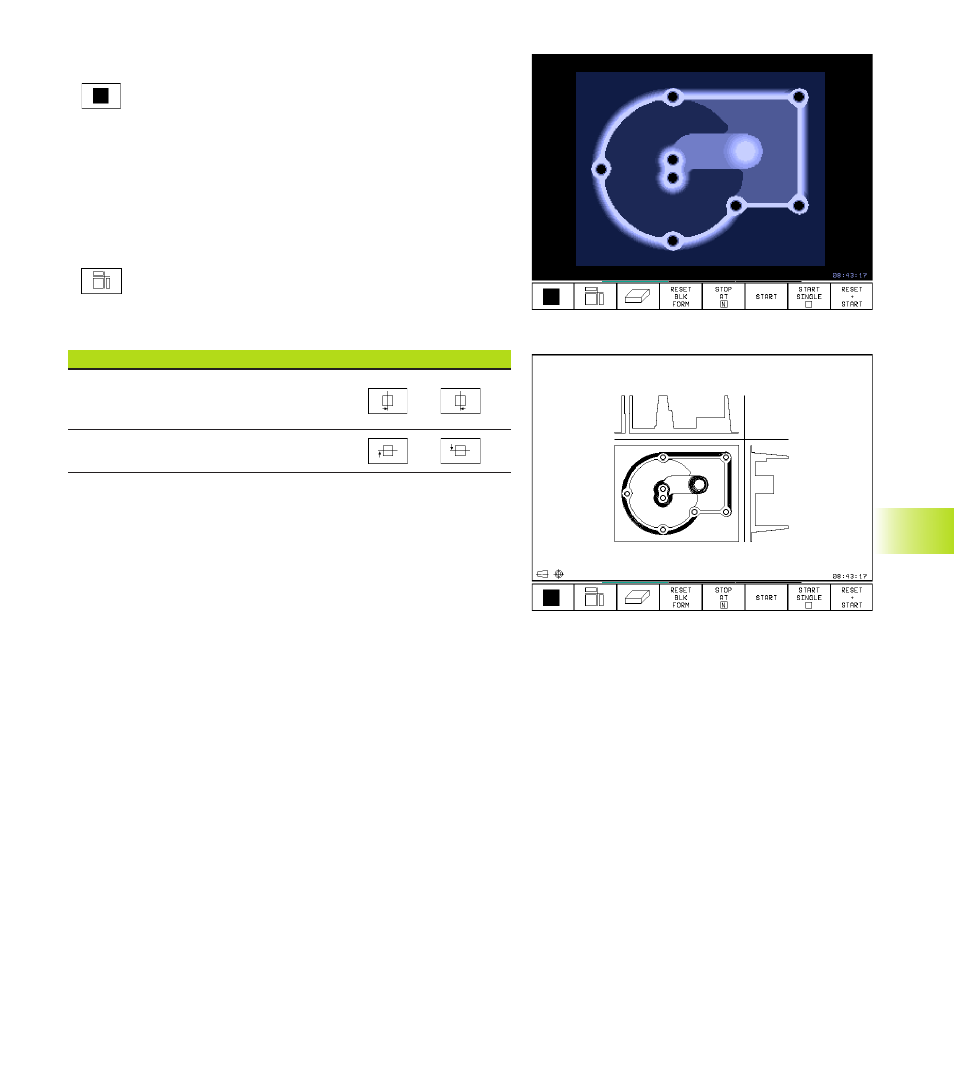

Questa rappresentazione fornisce una vista dall’alto su 2 sezioni,
simile ad un disegno tecnico. Un simbolo in basso a sinistra della
grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo DIN 6, parte 1
(selezionabile tramite MP7310).
Inoltre è possibile spostare mediante softkey il piano di sezione:
ú Selezionare mediante softkey la rappresentazione su 3
piani
ú Commutare il livello softkey, finché il TNC non
visualizzerà i seguenti softkey:
Funzione Softkey
Spostamento di una sezione verticale
a destra o a sinistra
Spostamento di una sezione orizzontale
La posizione della sezione viene visualizzata durante lo sposta-
mento.
