133 HEIDENHAIN TNC 410

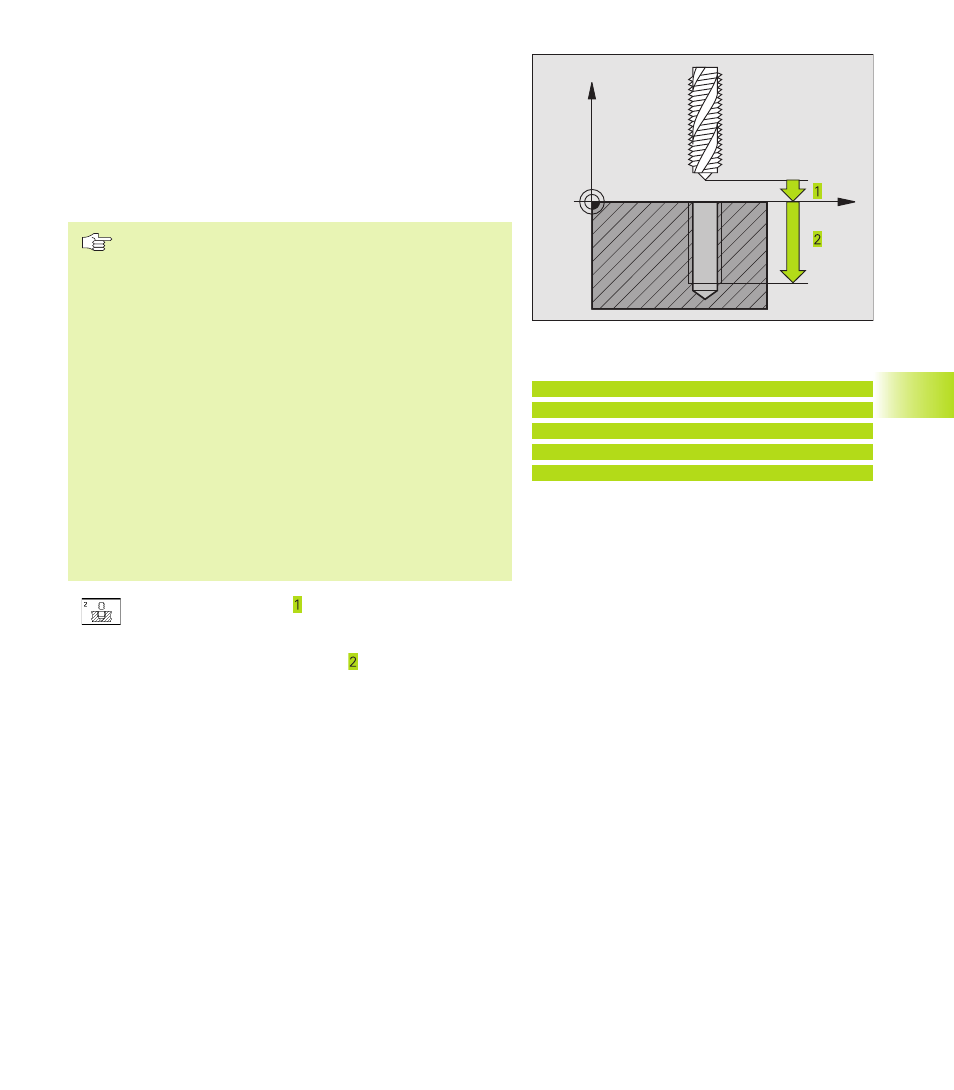

MASCHIATURA con compensatore utensile (Ciclo 2)
1 L ‘utensile si porta in un unico passo alla PROFONDITA‘ DI
FORATURA
2 In seguito viene invertito il senso di rotazione del mandrino e,
trascorso il TEMPO DI SOSTA l‘utensile ritorna alla posizione di
partenza
3 Nella posizione di partenza il senso di rotazione del mandrino
viene nuovamente invertito
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0.
Programmare l‘istruzione di posizionamento del punto di
partenza nell‘asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo)
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
L ‘utensile deve essere serrato in un maschio con
recupero di gioco. Il maschio con recupero di gioco
compensa, durante la lavorazione, le tolleranze
dell‘avanzamento e del numero di giri.
Durante l‘esecuzione del ciclo la manopola del
potenziometro di regolazione del numero di giri è
disattivata.
Per le filettature destrorse attivare il mandrino con M3,
per le filettature sinistrorse con M4.
ú Distanza di sicurezza (incrementale): distanza tra la
punta dell‘utensile (pos. di partenza) e la superficie del
pezzo. Valore indicativo: 4x passo filettatura
ú PROFONDITA’ DI FORATURA (lunghezza filettatura,
incrementale): distanza tra superficie del pezzo e
estremità filettatura
ú TEMPO DI SOSTA in SECONDI: inserire un valore tra 0
e 0,5 s, per evitare che l‘utensile resti bloccato durante
il ritiro
ú AVANZAMENTO F: velocità di spostamento
dell‘utensile durante la maschiatura
Definizione avanzamento: F = S x p
F: Avanzamento (mm/min)
S: Giri mandrino (giri/min)
p: Passo della filettatura (mm)
8.3 Cicli di foratura
X
Z
Esempi di blocchi NC:
13 CYCL DEF 2.0 MASCHIATURA
14 CYCL DEF 2.1 DIST. 2
15 CYCL DEF 2.2 PROF. -20
16 CYCL DEF 2.3 SOSTA 0
17 CYCL DEF 2.4 F100
