207 HEIDENHAIN TNC 410
1
0.2 F
amiglie di modelli - par
ametr
i Q in luog
o di v
alor
i numer
ici
Chiamata delle funzioni parametriche Q
Premere il tasto ”Q” (sotto il tasto –/+ nel campo per gli inserimenti
numerici e la selezione degli assi) quando si introduce il programma
di lavorazione.

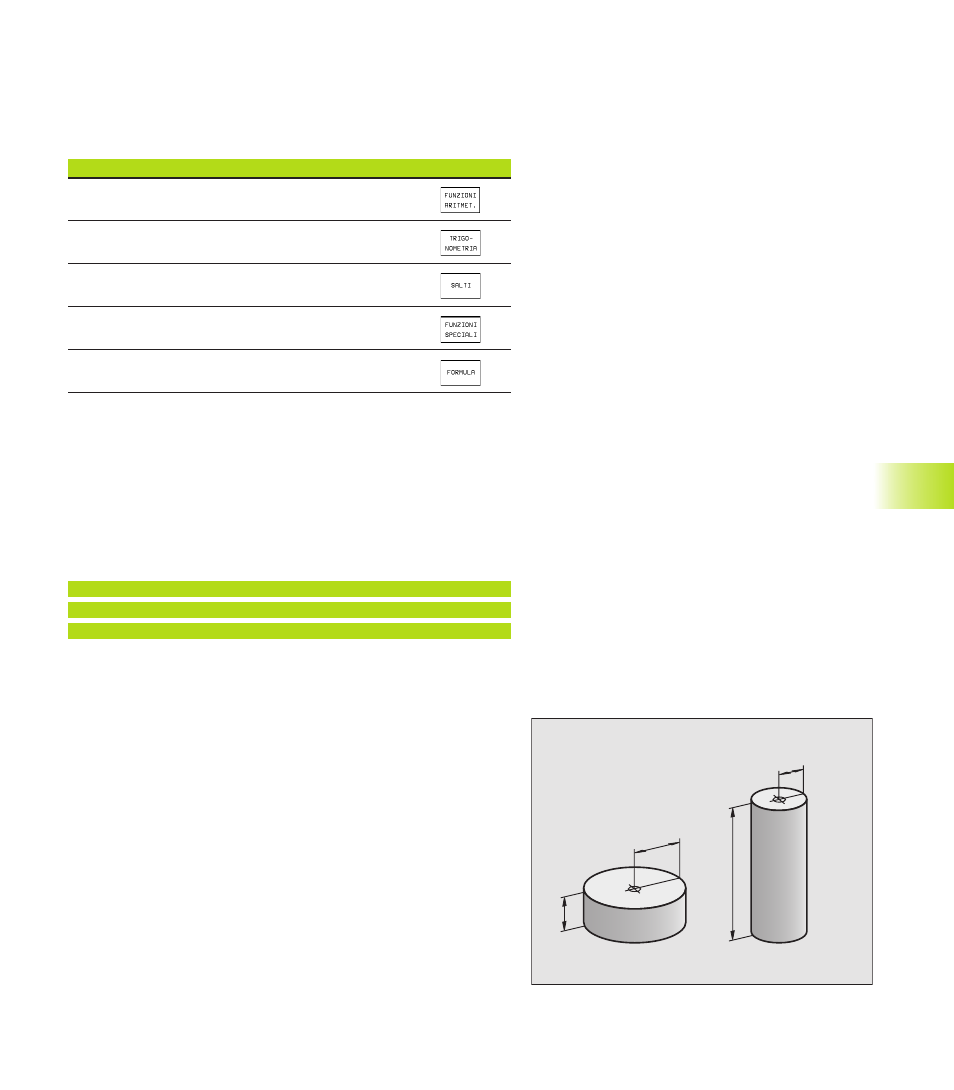

Il TNC visualizzerà i seguenti softkey:
Gruppo funzioni Softkey
Funzioni aritmetiche di base
Funzioni trigonometriche
Decisioni se/allora, salta
Altre funzioni
Introduzione diretta di formule
10.2 Famiglie di modelli - parametri Q in
luogo di valori numerici
Con la funzione parametrica Q FN0: ASSEGNAZIONE si assegnano
ai parametri Q dei valori numerici. Nel programma di lavorazione
invece si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
15 FN0: Q10 = 25 Assegnazione:
... Q10 riceve il valore 25
25 L X +Q10 corrispondente a L X +25
Per famiglie di modelli si programmano, p. es., le quote caratteristi-
che del pezzo con dei parametri Q.
Nella successiva lavorazione dei singoli pezzi viene assegnato ad
ogni parametro un determinato valore numerico.
Esempio
Cilindri con parametri Q
Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
