8 Programmazione: Cicli 172

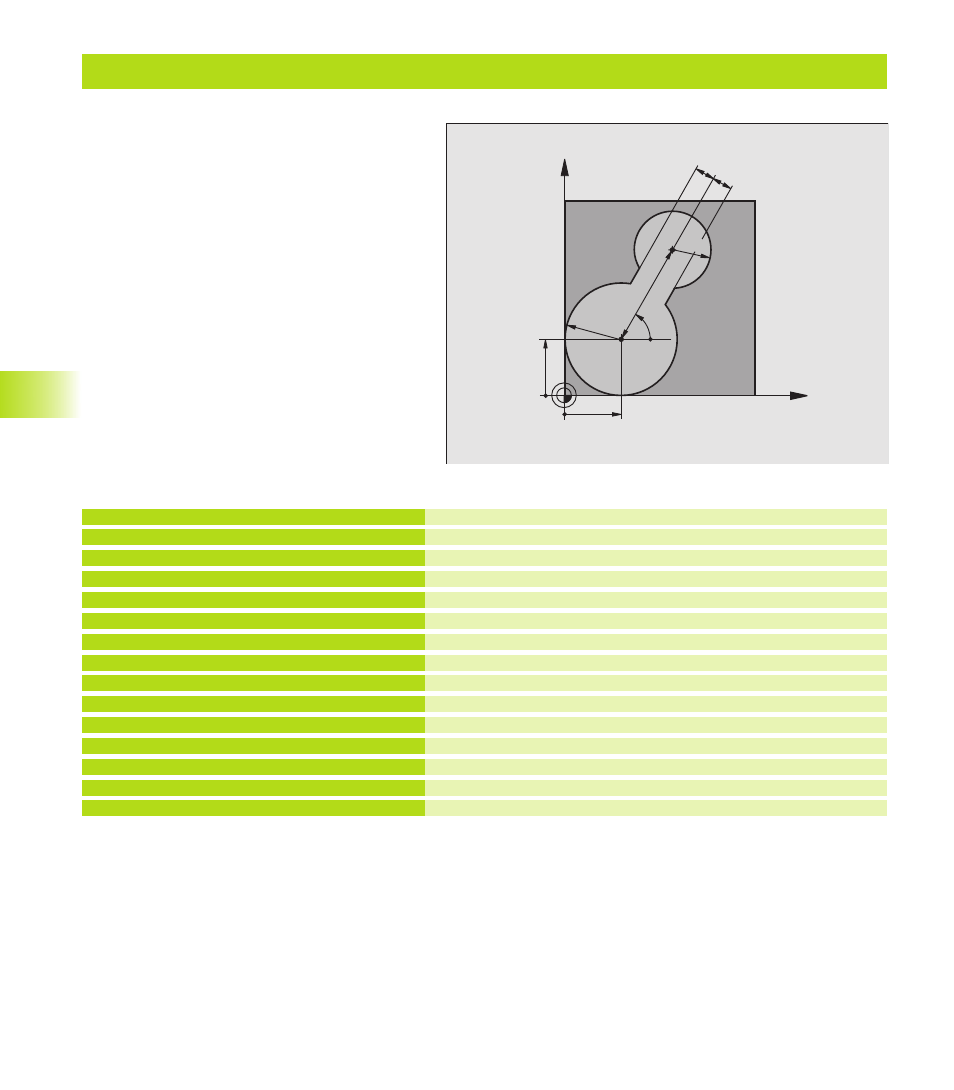

Esempio: Svuotamento di tasche
8.6 Cicli SL
X
Y
30
30
R30
R20
60°
55
10
10
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione del sottoprogramma del profilo
Definizione del ciclo ”Svuotamento”
Preposizionamento nel piano di lavoro
Preposizionamento nell’asse del mandrino, chiamata del ciclo
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 FMAX
6 CYCL DEF 14 .0 PROFILO
7 CYCL DEF 14 .1 LABEL PROFILO 1
8 CYCL DEF 6 .0 SVUOTAMENTO
9 CYCL DEF 6 .1 DIST. 2 PROF. -20
10 CYCL DEF 6 .2 PROF. INCR. 5 F150
SOVRAMETALLO +0
11 CYCL DEF 6 .3 ANGOLO +60 F250
12 L X+30 Y+30 R0 FMAX M3
13 L Z+2 R0 F1000 M99
