135 HEIDENHAIN TNC 410

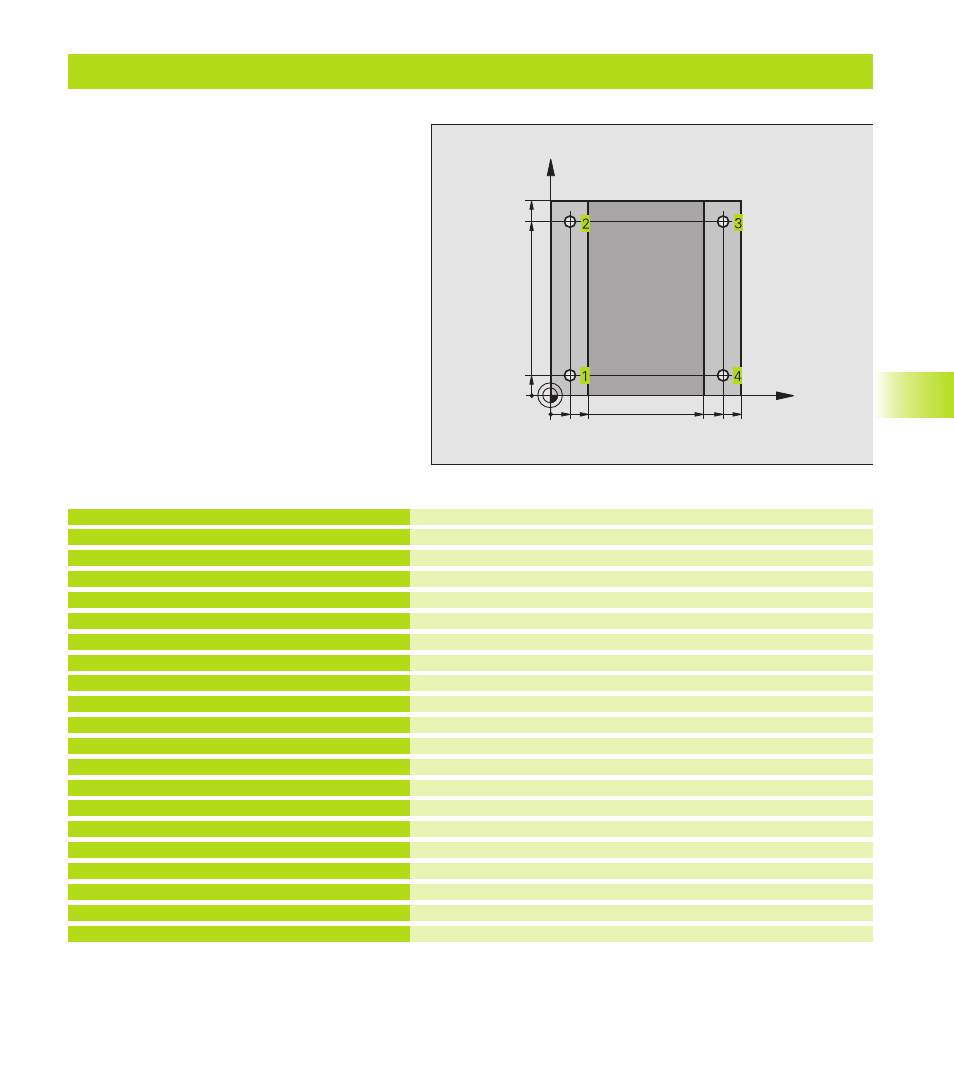

Esempio: Cicli di foratura
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Definizione ciclo
Posizionamento sul foro 1, mandrino ON
Chiamata ciclo
Posizionamento sul foro 2, chiamata ciclo
Posizionamento sul foro 3, chiamata ciclo
Posizionamento sul foro 4, chiamata ciclo
Disimpegnare l'utensile, fine del programma
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 FMAX
6 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITA‘
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=-10 ;COORDINATE SUPERFICIE
Q204=20 ;2ª DIST. SICUREZZA
7 L X+10 Y+10 R0 F MAX M3
8 CYCL CALL
9 L Y+90 R0 FMAX M99
10 L X+90 R0 FMAX M99
11 L Y+10 R0 FMAX M99
12 L Z+250 R0 FMAX M2
13 END PGM C200 MM
8.3 Cicli di foratura
X
Y
20
10
100
100
10
90
90 80
