12 Sistemi di tastatura 3D 258
12.3 Misurazione dei pezzi con il sistema di tastatura 3D

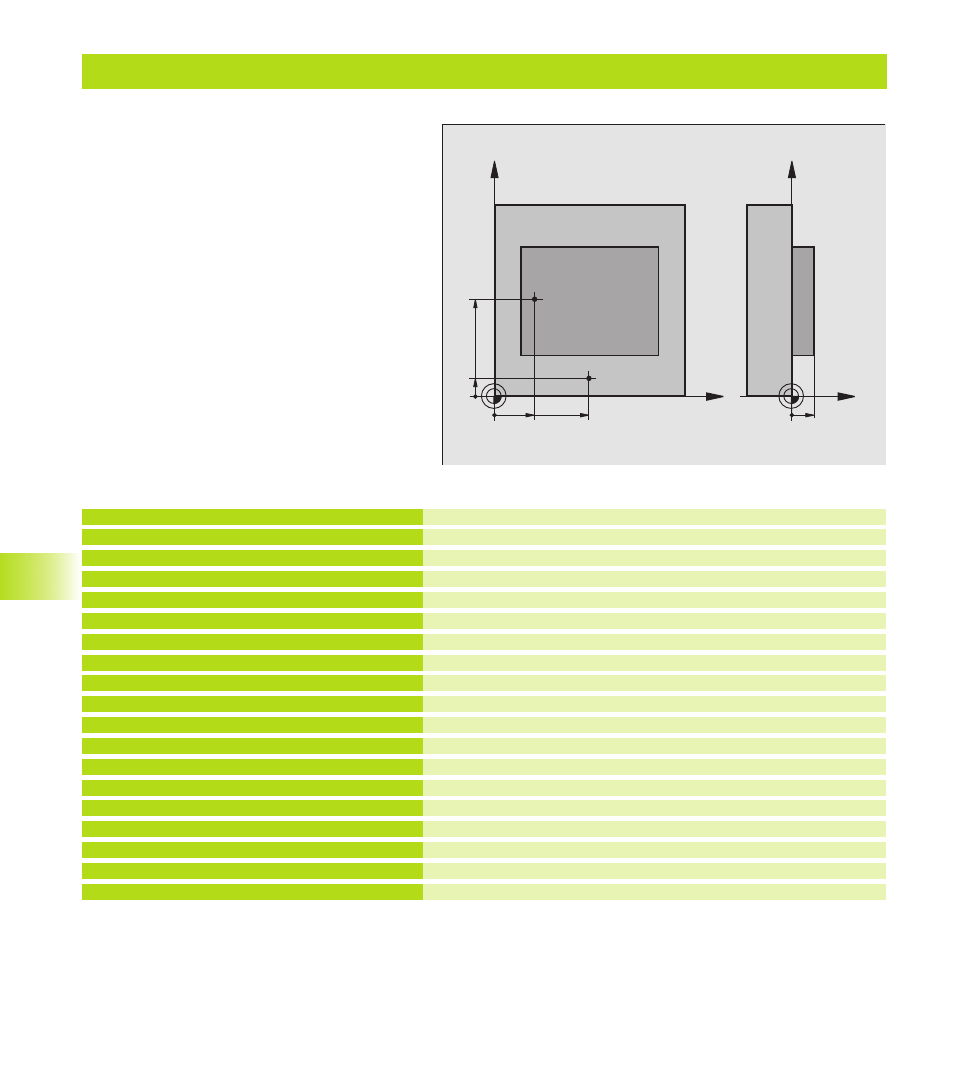

Esempio: determinazione dell'altezza di un'isola su un pezzo
Esecuzione del programma
■ Assegnazione parametri di programma
■ Misurazione dell'altezza con il ciclo TCH PROBE
■ Calcolo dell'altezza
X
Y
20
50
10
50
Z
Y
10
BEGIN PGM TASTATURA3D MM
1 FN 0: Q11 = +20
2 FN 0: Q12 = +50
3 FN 0: Q13 = +10
4 FN 0: Q21 = +50
5 FN 0: Q22 = +10
6 FN 0: Q23 = +0
7 TOOL CALL 0 Z
8 L Z+250 R0 F MAX
9 L X+Q11 Y+Q12 R0 FMAX
10 TCH PROBE 0.0 PIANO RIFERIMENTO Q10 Z-
11 TCH PROBE 0.1 Z+Q13
12 L X+Q21 Y+Q22 R0 FMAX
13 TCH PROBE 0.0 PIANO RIFERIMENTO Q20 Z-
14 TCH PROBE 0.1 Z+Q23
15 FN 2: Q1 = +Q20 - +Q10
16 STOP
17 L Z+250 R0 FMAX M2
END PGM TASTATURA3D MM
1. Punto di tastatura: coordinata X
1. Punto di tastatura: coordinata Y
1. Punto di tastatura: coordinata Z
2. Punto di tastatura: coordinata X
2. Punto di tastatura: coordinata Y
2. Punto di tastatura: coordinata Z
Chiamata del sistema di tastatura
Disimpegno del tastatore
Preposizionamento per la prima misura
Misurazione del bordo superiore del pezzo
Preposizionamento per la seconda misura
Misurazione della profondità
Calcolo dell'altezza assoluta dell'isola
Arresto programma: controllare Q1
Disimpegnare l'utensile, fine del programma
