91 HEIDENHAIN TNC 410
6.5 T
raiet
to
rie – Coor
dinat
e polar
i

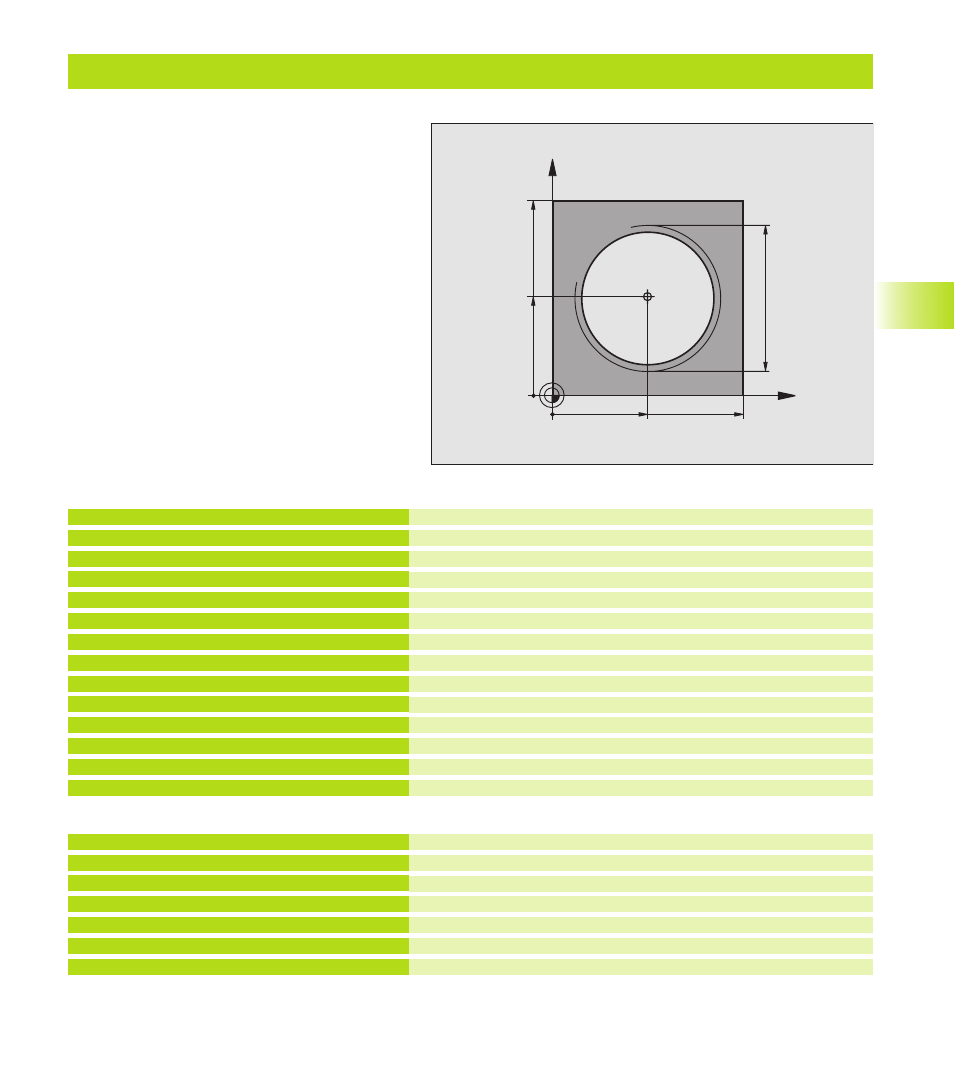

Esempio: Traiettoria elicoidale
Definizione pezzo grezzo
Definizione utensile
Chiamata utensile
Disimpegno utensile
Preposizionamento dell’utensile
Conferma dell’ultima posizione programmata quale polo
Posizionamento alla profondità di lavorazione
Avvicinamento al profilo su un cerchio con raccordo tangenziale
Percorso elicoidale
Distacco dal profilo su un cerchio con raccordo tangenziale
Disimpegnare l'utensile, fine del programma
Inizio della ripetizione dei blocchi di programma
Inserimento diretto del passo quale valore IZ
Numero delle ripetizioni (filetti)
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S1400
5 L Z+250 R0 FMAX
6 L X+50 Y+50 R0 F MAX
7 CC
8 L Z-12,75 R0 F1000 M3
9 APPR CT X+18 Y+50 CCA180 R+2 RL F100
10 CP IPA+3240 IZ+13,5 DR+ F200
11 DEP CT CCA180 R+2 R0
12 L Z+250 R0 FMAX M2
13 END PGM HELIX MM
In caso di lavorazione di oltre 16 filetti:
...
8 L Z-12.75 R0 F1000
9 APPR CT X+18 Y+50 CCA180 R+2 RL F100
10 LBL 1
11 CP IPA+360 IZ+1,5 DR+ F200
12 CALL LBL 1 REP 24
13 DEP CT CCA180 R+2 R0
X
Y
50
50
CC
100
100
M64 x 1,5
