46 5 Programmazione: Utensili
Raggio R dell’utensile
Il raggio R dell’utensile viene inserito direttamente.

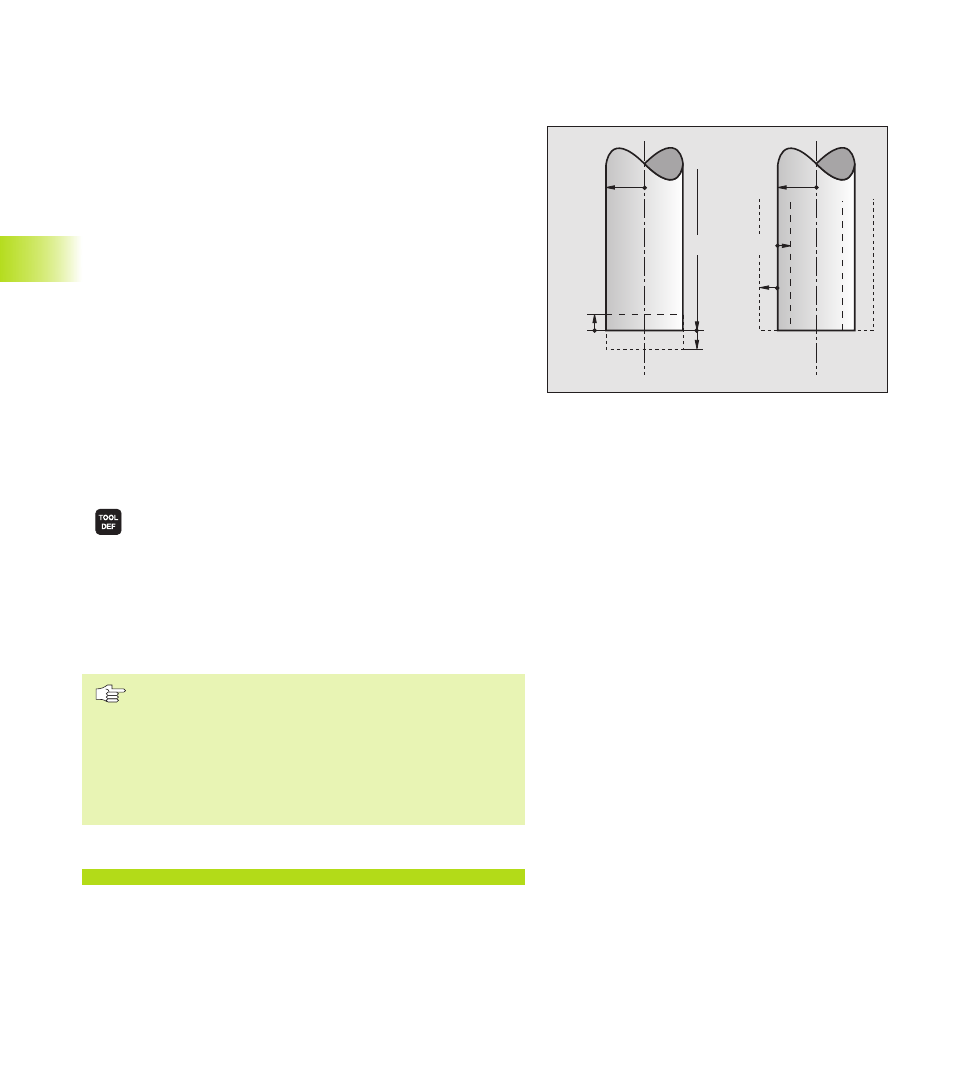

Valori delta per lunghezze e raggi
I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.
Un valore delta positivo significa una sovradimensione (DR>0).
Nelle lavorazioni con una sovradimensione si deve indicare il valore
della stessa nella programmazione della chiamata utensile con
TOOL CALL .
Un valore delta negativo significa una sottodimensione (DR<0). La
sottodimensione viene inserita nella tabella utensili per l’usura
dell’utensile.
Per i valori delta vengono introdotti valori numerici. Nei blocchi
TOOL CALL i valori possono essere introdotti anche con un
parametro Q.
Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm .
Inserimento dati utensile nel programma
Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco TOOL DEF:
ú Selezionare la funzione utensile: premere il tasto
TOOL DEF
ú Inserire il NUMERO UTENSILE: identificazione univoca
di un utensile mediante il numero utensile
ú Inserire la LUNGHEZZA UTENSILE: valore di
correzione della lunghezza
ú Inserire il RAGGIO UTENSILE: valore di correzione del
raggio
Durante il dialogo si possono confermare i valori per la
lunghezza e il raggio con i softkey „ACT.POS X, ACT.POS Y
o ACT.POS Z“ direttamente dall'indicazione di posizione.
Utilizzando il tasto nero per la conferma della posizione
reale, il TNC assume per la lunghezza utensile il valore
dell'asse utensile attivo. Se nessun asse utensile è attivo,
il TNC assume quale asse l'asse del tastatore definito nel
menu di calibrazione delle funzioni di tastatura.
Esempio blocco NC
4 TOOL DEF 5 L+10 R+5
5.2 Dati utensile
DR<0
DR>0
DL<0
R
DL>0
L
R
