36 4 Programmazione: Generalità, gestione file dati, aiuti di programmazione
Definizione del pezzo grezzo
Apertura dialogo per la definizione del pezzo
grezzo: premere il softkey BLK FORM
ASSE DI LAVORO MANDRINO X/Y/Z ?
<
Inserire l’asse del mandrino
Def BLK FORM: PUNTO MIN?
<
0 Inserire una dopo l’altra le coordinate X, Y e Z
del punto MIN
0
-40 Conclusione del dialogo per inserimento del
punto MIN
Def BLK FORM: PUNTO MAX?
<
100 Inserire una dopo l’altra le coordinate X, Y e Z
del punto MAX
100
0

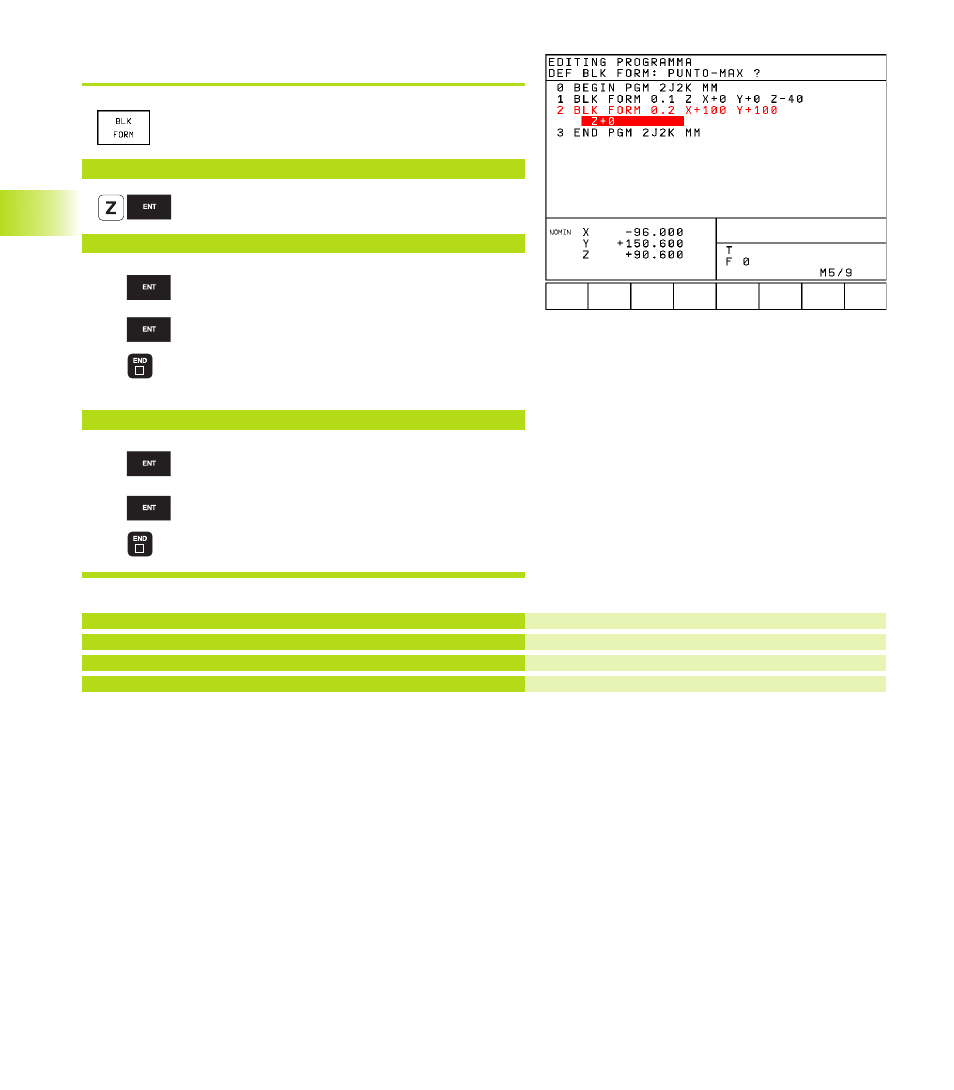

La finestra di programma visualizza la definizione del pezzo grezzo:
BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
END PGM NEU MM
Il TNC genera automaticamente i numeri dei blocchi, nonché il
blocco BEGIN e il blocco END.
Inizio programma, nome, unità di misura
Asse del mandrino, coordinate punto MIN
Coordinate punto MAX
Fine programma, nome, unità di misura
