12 Sistemi di tastatura 3D 248
12.1 Cicli di tastatura nei modi operativi
Manuale e Volantino elettronico
Il TNC deve essere predisposto dal Costruttore della
macchina per l’impiego di un sistema di tastatura 3D.
Eseguendo delle misurazioni durante l’esecuzione di un
programma, occorre fare attenzione che siano utilizzabili i
dati utensile (lunghezza, raggio, asse) dai dati di
calibrazione o dall’ultimo blocco TOOL CALL (selezione
tramite MP7411).
Nei cicli di tastatura, dopo l’azionamento del tasto esterno di START,
il sistema di tastatura 3D si avvicina in modo parassiale al pezzo.
L’avanzamento di tastatura viene stabilito dal Costruttore della

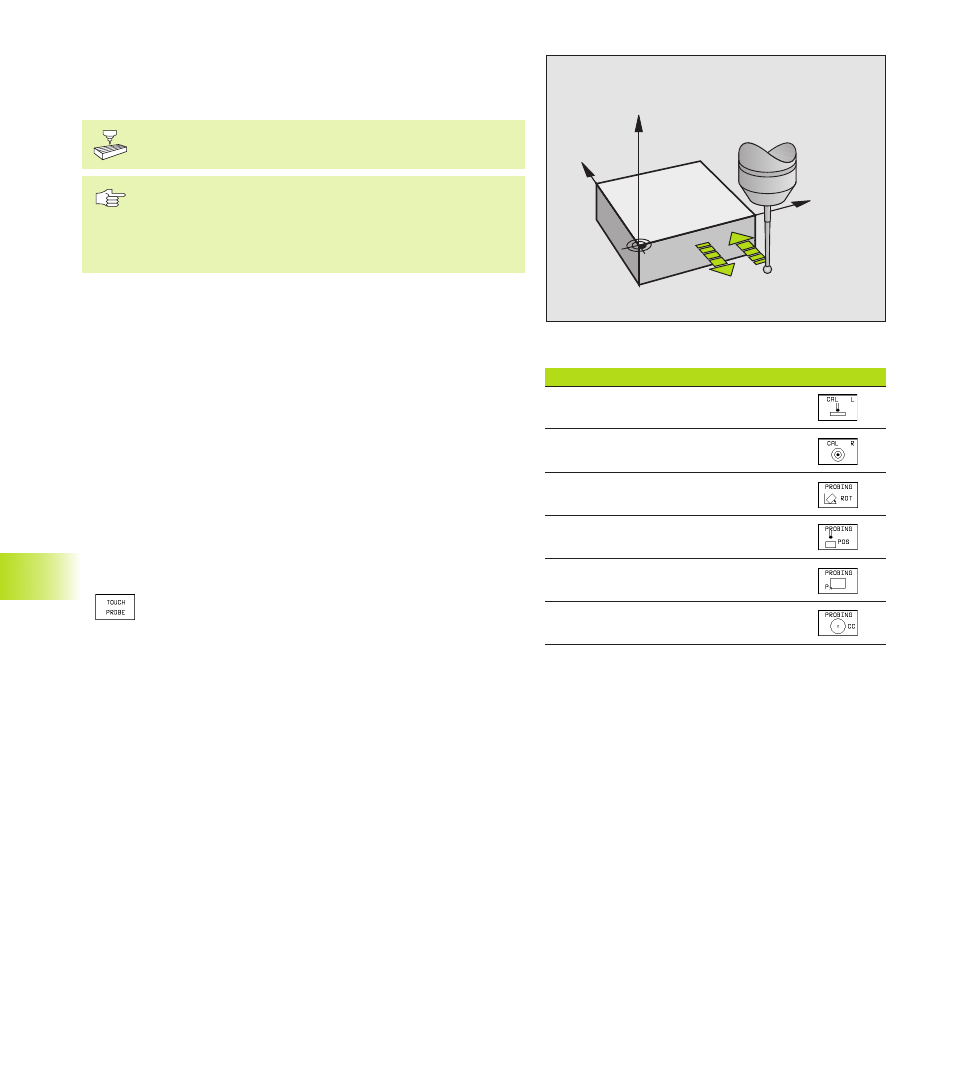

macchina: vedere figura a destra. Quando il sistema di tastatura 3D
sfiora il pezzo,
■ il sistema di tastatura 3D invia un segnale al TNC: le coordinate
del punto tastato vengono memorizzate
■ il sistema di tastatura 3D si ferma e
■ ritorna in rapido alla posizione di partenza della funzione di
tastatura
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d’errore (percorso: MP6130).
Selezione della funzione di tastatura
ú Selezionare il modo operativo FUNZIONAMENTO MANUALE o
VOLANTINO ELETTRONICO
ú Selezione delle funzioni
di tastatura: premere il softkey TOUCH PROBE. Il TNC
visualizzerrà ulteriori softkey. Vedere tabella a destra
Funzione Softkey
Calibrazione lunghezza efficace
Calibrazione raggio efficace
Rotazione base
Impostazione dell’origine
Spigolo quale origine
Centro del cerchio quale origine
12.1 Cicli di tastat
ur
a nei modi oper
ativi MANU
ALE e
V
OLANTINO ELET
TR
ONICO
Y
X
Z
F
F MAX
