12 Sistemi di tastatura 3D
250
X
Y
PA
X
Y
A
B
ú

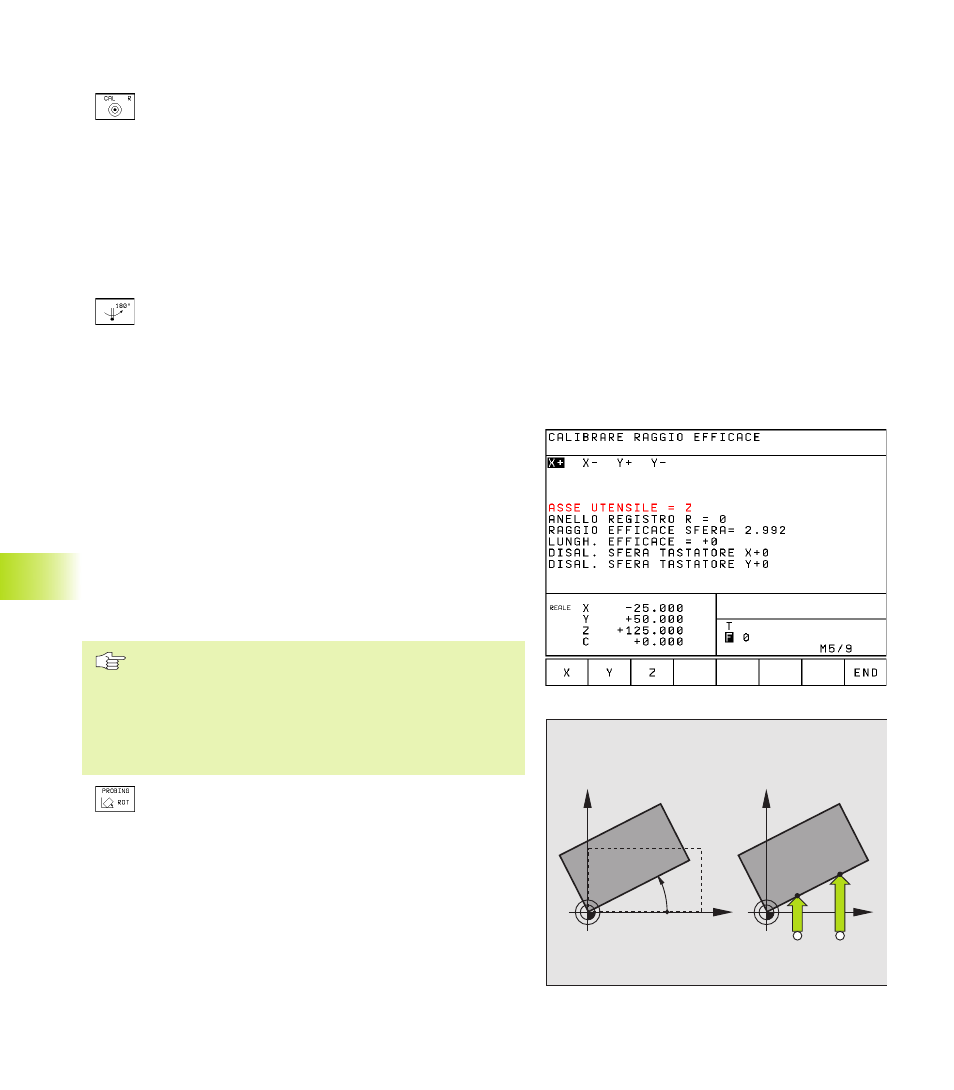

In FUNZIONAMENTO MANUALE Posizionare la sfera di tastatura
nel foro dell‘anello di regolazione
ú
Selezione della funzione di calibrazione per il raggio
della sfera di tastatura e l’offset del tastatore: premere il
softkey CAL R
ú
Selezionare l’ ASSE UTENSILE, introdurre il raggio
dell’anello di regolazione
ú
Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasterà una posizione in ogni
direzione assiale e ne calcolerà il raggio efficace della
sfera di tastatura
ú
Se si desidera terminare la funzione di calibrazione
premere il softkey END
ú
Determinazione dell’offset centrale della sfera di
tastatura: premere il softkey ”180°”. Il TNC ruota il
tastatore di 180°
ú
Tastatura: premere 4 volte il tasto esterno di START. Il
sistema di tastatura 3D tasta una posizione del foro in
ogni direzione assiale, determinando l’offset centrale
del tastatore
Visualizzazione dei valori di calibrazione
Il TNC memorizza la lunghezza efficace, il raggio efficace e l’offset
centrale della tastatura, tenendoli in conto nei successivi impieghi del
sistema di tastatura 3D. Per visualizzare i valori memorizzati premere
CAL L e CAL R.
Compensazione posizione obliqua del pezzo
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una ”rotazione base”.
A tale scopo il TNC imposta per l’angolo di rotazione l’angolo che una
superficie del pezzo deve formare con l’asse di riferimento
dell’angolo del piano di lavoro. Vedere figura in basso a destra.
Selezionare la direzione di tastatura per la misurazione
della posizione obliqua del pezzo sempre
perpendicolarmente all’asse di riferimento dell’angolo.
Per il calcolo corretto della rotazione base nell’esecuzione
del programma occorre programmare nel primo blocco di
spostamento sempre entrambe le coordinate del piano di
lavoro.
ú
Selezione della funzione di tastatura: premere il softkey
TASTARE ROT
ú
Posizionare il tastatore vicino al primo punto da tastare
ú
Selezione della direzione di tastatura perpendicolare
all’asse di riferimento dell‘angolo: selezionare l'asse con
il tasto freccia
ú
Tastatura: premere il tasto esterno di START
ú
Posizionare il tastatore vicino al secondo punto da
tastare
ú
Tastatura: premere il tasto esterno di START
