13 Digitalizzazione 262

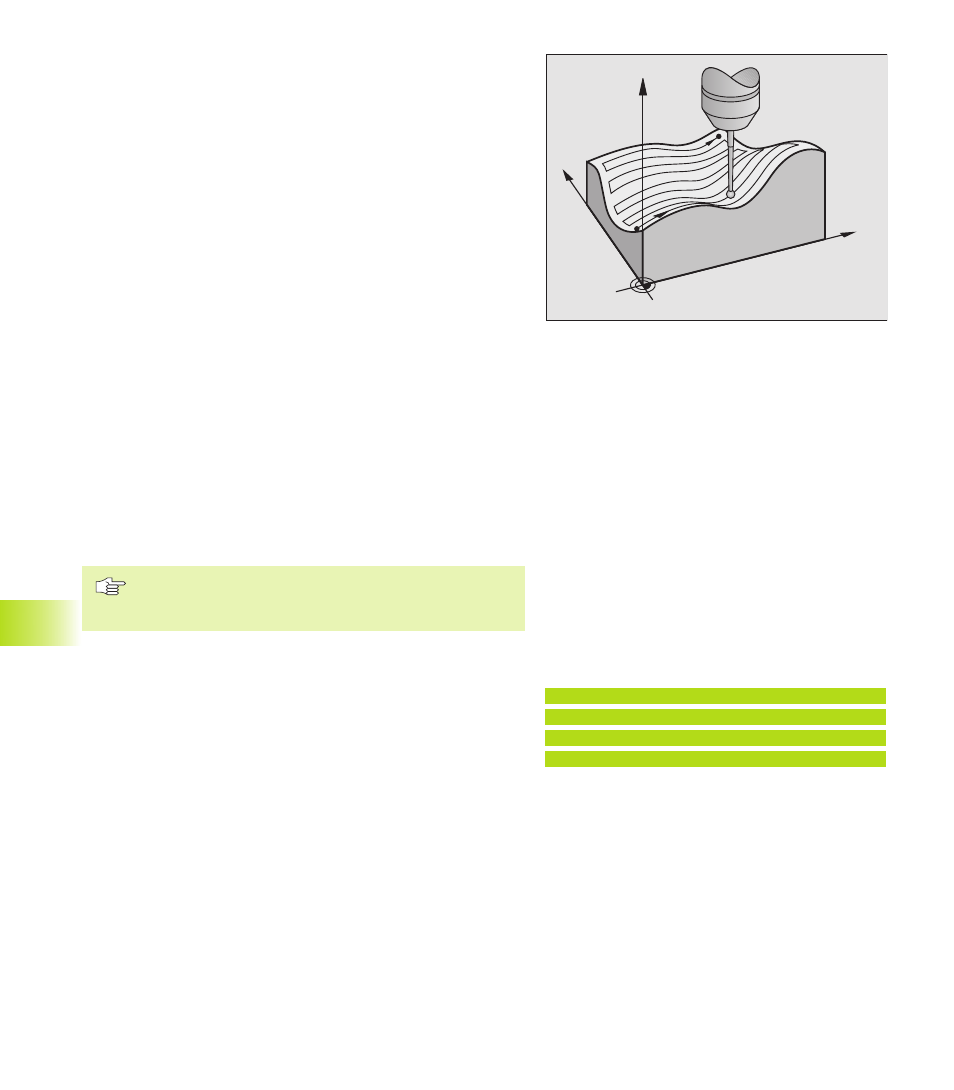

13.3 Digitalizzazione a meandri
Ciclo di digitalizzazione 6 MEANDRI
Con il ciclo di digitalizzazione MEANDRI i contorni 3D vengono
digitalizzati a meandri. Questo procedimento è particolarmente
adatto a forme relativamente piatte. Desiderando rielaborare i dati
digitalizzati con il software HEIDENHAIN SUSA, occorre effettuare la
digitalizzazione a meandri.
Per la digitalizzazione selezionare un asse del piano di lavoro nel
quale il tastatore, partendo dal punto MIN del piano di lavoro si
porta, in direzione positiva dello stesso, fino al limite del campo. Al
limite del campo il tastatore si sposta della distanza tra le linee e
ritorna sulla linea nuova. All’altra estremità della linea, il tastatore si
sposta nuovamente della distanza tra linee. Questa operazione si
ripete fino a tastatura completa di tutto il campo.
Al termine dell‘operazione di digitalizzazione il tastatore si riporta
alla DISTANZA DI SICUREZZA.
Punto di partenza
■ Coordinate del punto MIN del piano di lavoro dal ciclo 5
CAMPO,dell’asse del mandrino = DISTANZA DI SICUREZZA
■ Posizionamento automatico sul punto di partenza:
prima nell'asse del mandrino alla DISTANZA DI SICUREZZA, poi
nel piano di lavoro
Avvicinamento al profilo
Il tastatore si porta sul profilo in direzione negativa dell’asse del
mandrino. Le coordinate della posizione nella quale il tastatore
tocca il profilo vengono memorizzate.
Nel programma di lavorazione occorre definire il ciclo di
digitalizzazione CAMPO prima del ciclo di digitalizzazione
MEANDRI.
Parametri di digitalizzazione
ú DIREZIONE LINEE: Asse della coordinata del piano di lavoro nella
cui direzione positiva il tastatore si sposta partendo dal primo
punto memorizzato del profilo
ú LIMITE NELLA DIREZIONE NORMALE : tratto di cui il tastatore
viene disimpegnato dopo una deflessione. Valore consigliato: tra
0.5 • DISTANZA PUNTI e la DISTANZA PUNTI. Quanto più piccolo
è il raggio della sfera di tastatura, tanto più grande dovrebbe
essere selezionato il LIMITE NELLA DIREZIONE NORMALE.
ú DISTANZA LINEE: spostamento del tastatore ai limiti delle linee;
distanza tra le linee.
Campo di immissione: da 0 a 5 mm
ú MAX DISTANZA PUNTI: distanza massima tra i punti memorizzati
dal TNC. Il TNC tiene in considerazione anche altri punti importanti
determinanti per la forma del pezzo, p.es. in corrispondenza di
angoli interni. Campo di immissione: da 0.02 a 5 mm
X
Z
Y
13.3 Digitalizzazione a meandr
i
Esempi di blocchi NC
60 TCH PROBE 6.0 MEANDRI
61 TCH PROBE 6.1 DIREZ.: X
62 TCH PROBE 6.2 SOLL.: 0.5 DIST.L: 0.2
DIST.P: 0.5
