7 Programmazione: Funzioni ausiliarie 108
Inserimento di raccordi tra elementi di profilo
qualsiasi: M112
Comportamento standard
Il TNC arresta brevemente la macchina (arresto di precisione) in
caso di variazione della direzione maggiore dell'angolo limite
programmato (MP7460).
Nei blocchi di programma con correzione del raggio (RR/RL) il TNC
aggiunge automaticamente un cerchio di raccordo in
corrispondenza di spigoli esterni.
Comportamento con M112
Il comportamento della funzione M112 può essere
adattato tramite parametri macchina.
M112 è attiva sia nella modalità con errore di
inseguimento che con preimpostazione della velocità.
Il TNC inserisce tra gli elementi di profilo di qualsiasi tipo (corretti
e non corretti) che possono trovarsi in un piano o nello spazio,un
raccordo selezionabile:
■ Cerchio tangenziale: MP7415.0 = 0
Nei punti di raccordo si verifica a seguito della variazione della
curva un salto di accelerazione
■ Polinomio di 3º ordine(sede cubica): MP7415.0 = 1
Nei punti di raccordo non si verifica alcun salto di velocità
■ Polinomio di 5º ordine: MP7415.0 = 2
Nei punti di raccordo non si verifica alcun salto di accelerazione
■ Polinomio di 7º ordine: MP7415.0 = 3
(Impostazione standard) Nei punti di raccordo non si verifica
alcun salto da contraccolpo

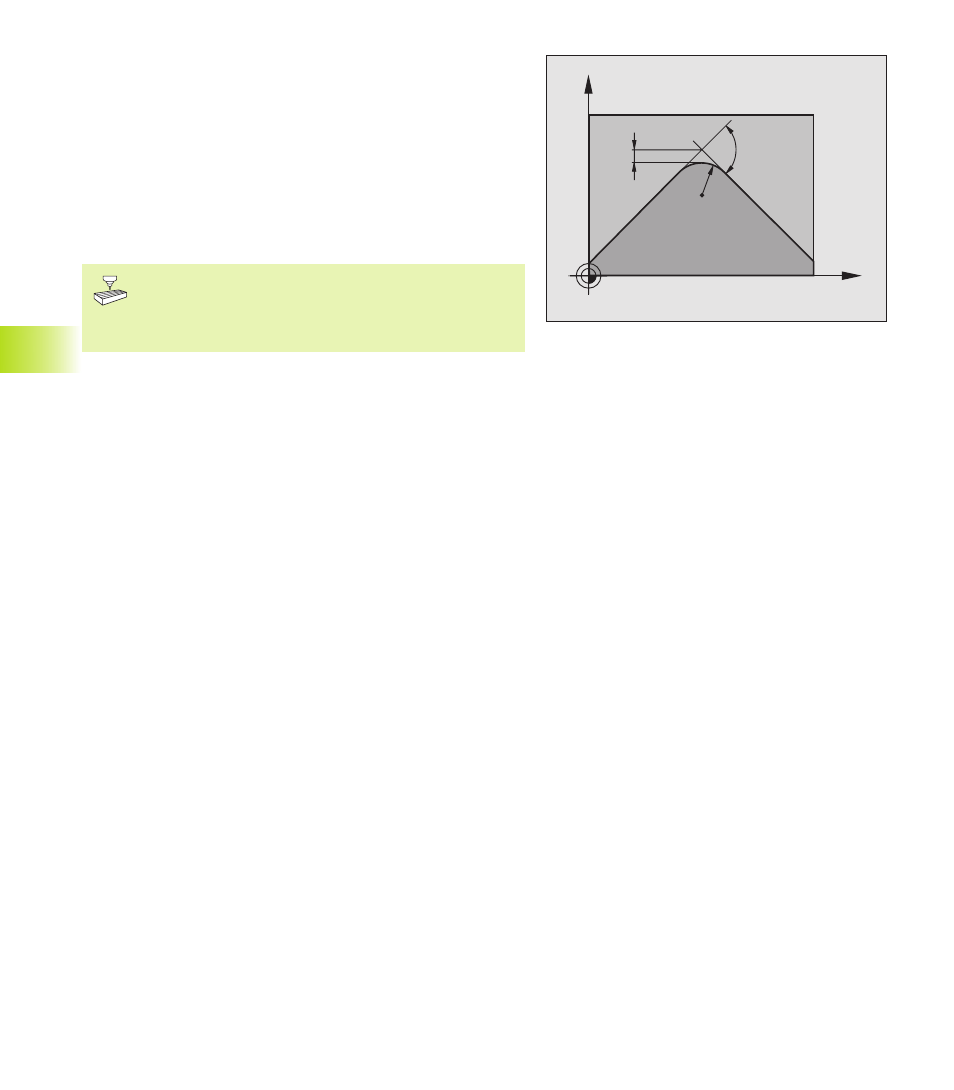

Scostamento ammesso dal profilo T
Con il valore di tolleranza T si definisce il limite di scostamento del
profilo fresato dal profilo programmato. Non introducendo alcun
valore di tolleranza, il TNC calcolerà il raccordo in modo tale da poter
essere lavorato ancora con l'avanzamento programmato.
Angolo limite A
Inserendo un angolo limite A, il TNC smussa solo i raccordi di
profilo in corrispondenza dei quali l’angolo di variazione della
direzione è maggiore dell’angolo limite programmato. Introducendo
l'angolo limite = 0, il TNC lavorerà anche gli elementi di profilo con
raccordo tangenziale a velocità di avanzamento costante. Campo di
immissione: da 0° a 90°
X
Y
T
A
R
