177 HEIDENHAIN TNC 410
Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza 1.
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi
di serraggio.
ú PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3º ASSE Q227 (assoluto): altezza
nell’asse del mandrino alla quale si esegue la
spianatura
ú LUNGHEZZA 1º LATO Q218 (incrementale): lunghezza
della superficie da spianare nell’asse principale del
piano di lavoro, riferita al PUNTO DI PARTENZA 1º
ASSE
ú LUNGHEZZA 2º LATO Q219 (incrementale): lunghezza
della superficie da spianare nell’asse secondario del
piano di lavoro, riferita al PUNTO DI PARTENZA 2º
ASSE
ú NUMERO DEI TAGLI Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della larghezza
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell‘utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in mm/
min
ú AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel
materiale, Q209 deve essere inferiore a Q207;
procedendo trasversalmente nello spazio libero, Q209
può essere maggiore di Q207
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine del
ciclo

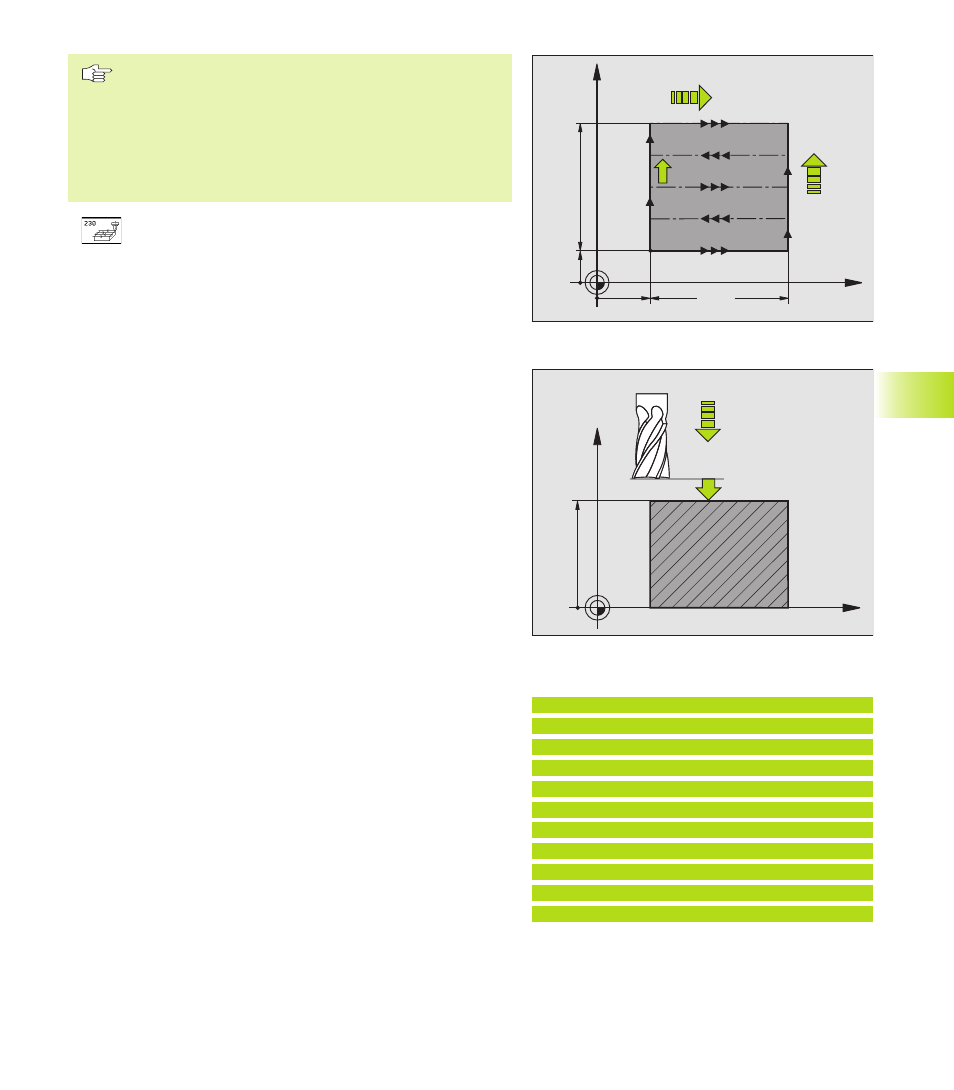

8.7 Cicli di spianatura
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
Esempi di blocchi NC:
71 CYCL DEF 230 SPIANATURA
Q225=+10 ;PUNTO PARTENZA 1° ASSE
Q226=+12 ;PUNTO PARTENZA 2° ASSE
Q227=+2.5 ;PUNTO PARTENZA 3º ASSE
Q218=150 ;LUNGHEZZA 1° LATO
Q219=75 ;LUNGHEZZA 2° LATO
Q240=25 ;NUMERO TAGLIENTI
Q206=150 ;AVANZ. INCREMENTO
Q207=500 ;AVANZAMENTO FRESATURA
Q209=200 ;AVANZ. DIAGONALE
Q200=2 ;DISTANZA DI SICUREZZA
