8 Programmazione: Cicli 166

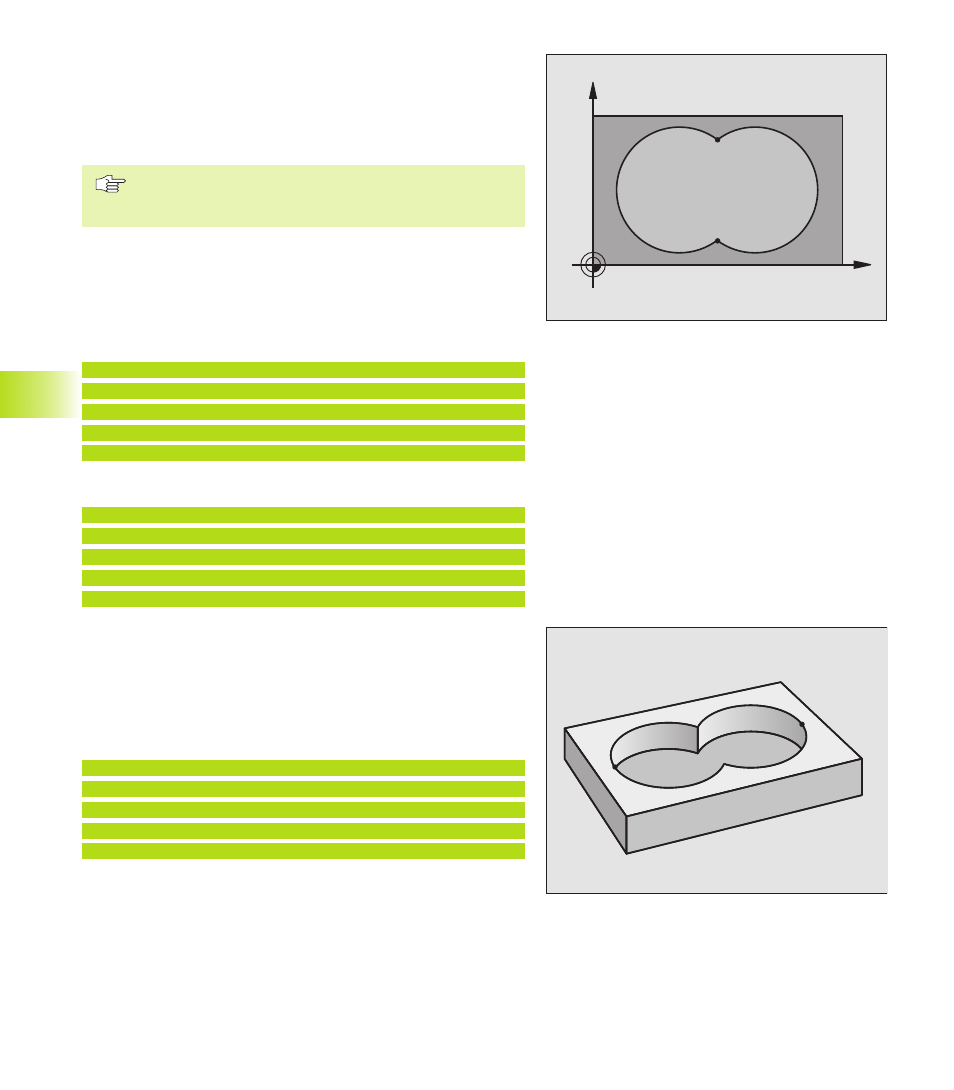

Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca
con una tasca sovrapposta o impicciolire un‘isola.
Sottoprogrammi: tasche sovrapposte
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo 14 PROFILO.
Le tasche A e B si sovrappongono.
I punti di intersezione S
1
e S
2
vengono calcolati dal TNC, non
occorre programmarli.
Le tasche vengono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca sinistra
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Sottoprogramma 2: Tasca destra
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
“Somma“ delle superfici
E’ richesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
■ Le superfici A e B devono essere tasche.
■ La prima tasca (nel ciclo 14) deve iniziare al di fuori della seconda.
Superficie A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
A
B
8.6 Cicli SL
X
Y
A B
S
1
S
2
