8 Programmazione: Cicli 130
Da osservare:
Programmare l’istruzione di posizionamento sul punto di
partenza (centro del foro) del piano di lavoro con
CORREZIONE DEL RAGGIO R0. Il segno del parametro di
ciclo ”Profondità” determina la direzione della
lavorazione.

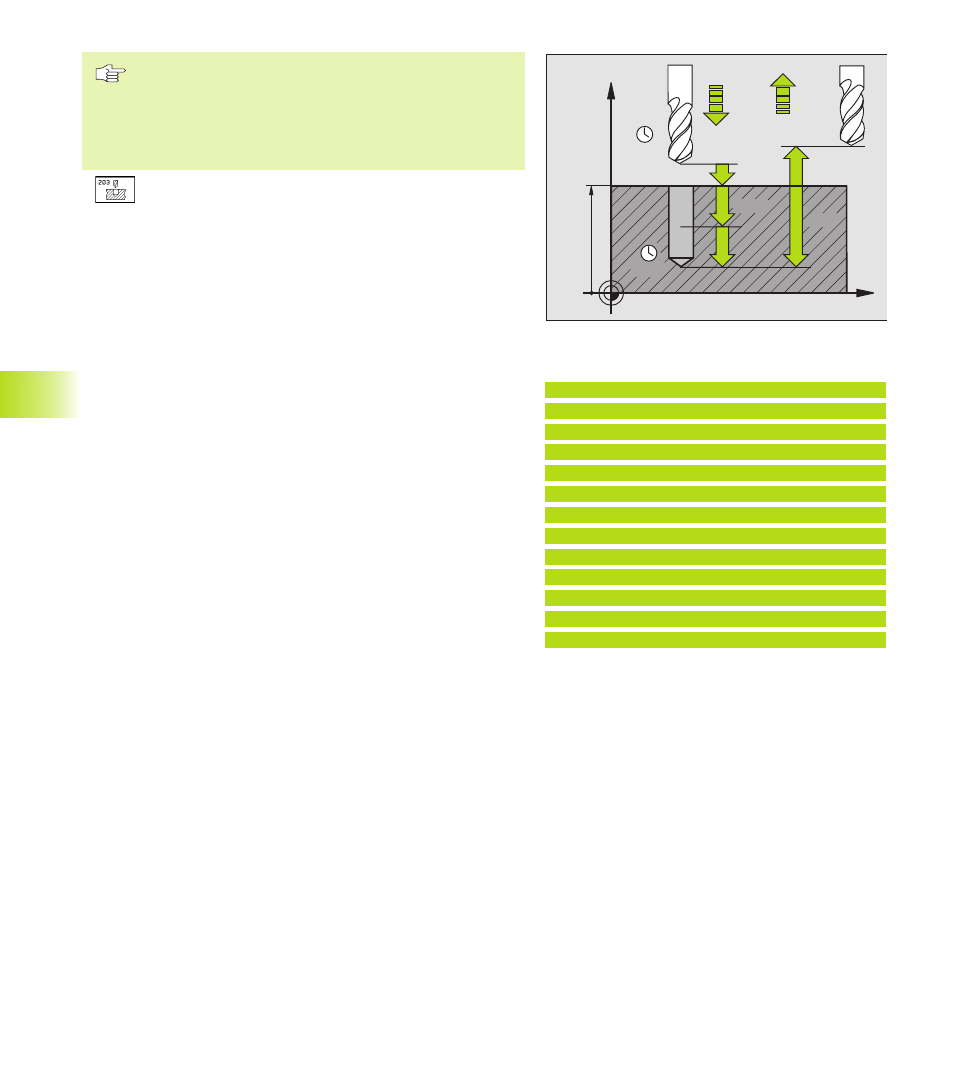

ú DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell’utensile e la superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro (punta del cono
di foratura)
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità di
spost. dell’utensile durante la foratura in mm/min
ú PROFONDITA’ DI ACCOSTAMENTO Q202
(incrementale): quota di accost. dell’utensile. Il TNC si
porta in un unico passo alla PROFONDITA’ quando:
■ PROFONDITA’ DI ACCOSTAMENTO e PROFONDITA’
sono uguali
■ La PROFONDITA’ DI ACCOSTAMENTO è maggiore
della PROFONDITA’
La PROFONDITA’ non deve essere un multiplo della
PROFONDITA’ DI ACCOSTAMENTO
ú TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l’utensile sosta alla DISTANZA DI
SICUREZZA, dopo che il TNC lo ha ritirato dal foro per lo
scarico dei trucioli
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú VALORE DA TOGLIERE Q212 (incrementale): valore di
cui il TNC riduce la PRONDITA’ DI ACCOSTAMENTO
dopo ogni accostamento
ú NUM. ROTTURE TRUCIOLO PRIMA INVERSIONE Q213:
numero delle rotture del truciolo prima che il TNC ritiri
l’utensile dal foro per lo scarico dei trucioli. Per la rottura
del truciolo il TNC ritira l'utensile della distanza di
sicurezza Q200
ú PROFONDITA’ DI ACCOSTAMENTO MINIMA Q205
(incrementale): se è stato programmato un valore da
togliere, il TNC limita l’ AVANZAMENTO al valore
impostato nel Q205
ú TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l’utensile sosta sul fondo del foro
ú INVERSIONE AVANZAMENTO Q208: velocità di
spostamento dell’utensile durante l’estrazione dal foro
in mm/min. Programmando Q208=0, l’estrazione
avviene con l'avanzamento Q208
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.3 Cicli di foratura
Esempi di blocchi NC:
10 CYCL DEF 203 FORATURA UNIVERSALE
Q 2 0 0 = 2 ;DISTANZA DI SICUREZZA
Q201=-20 ;PROFONDITA‘
Q 2 0 6 = 1 5 0 ;AVANZ. INCREMENTO
Q 2 0 2 = 5
;PROF. INCREMENTO
Q 2 1 0 = 0 ;TEMPO ATTESA SOPRA
Q 2 0 3 = + 0 ;COORD. SUPERFICIE
Q 2 0 4 = 5 0 ;2ª DIST. SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q 2 1 3 = 3 ;NUM. ROTTURE TRUCIOLO
Q 2 0 5 = 3 ;PROF. MIN. ACCOSTAM.
Q211=0.25 ;TEMPO ATTESA SOTTO
Q 2 0 8 = 5 0 0 ;INVERS. AVANZAMENTO
