86 Units smart.Turn
2.5 Unit - F
o
ra
tu
ra
asse C

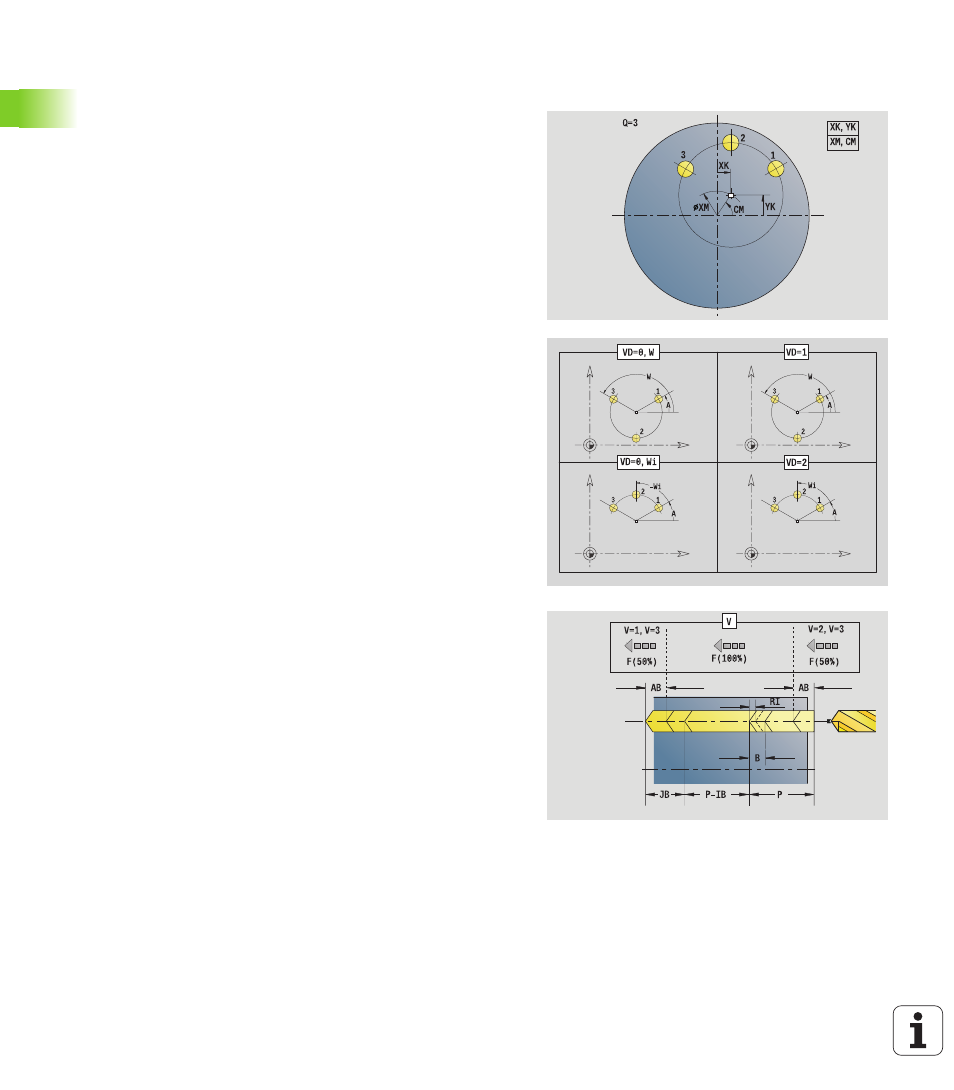

Unit "Sagoma di foratura circolare superficie
frontale"
La Unit esegue una sagoma di foratura circolare sulla superficie
frontale.
Nome Unit: G74_Cir_Stirn_C / Ciclo: G74 (vedere pagina 323)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Maschera Sagoma
Q
Numero di fori
XM, CM Centro polare
XK, YK Centro cartesiano
A Angolo iniziale
Wi Incremento angolare
K Diametro sagoma
W Angolo finale
VD Direzione ciclo (default: 0)
 VD=0, senza W: ripartizione su cerchio completo
 VD=0, con W: ripartizione su arco di cerchio più lungo
 VD=0, con Wi: il segno di Wi determina la direzione
(Wi<0: in senso orario)
 VD=1, con W: in senso orario
 VD=1, con Wi: in senso orario (il segno di Wi è
irrilevante)
 VD=2, con W: in senso antiorario
 VD=2, con Wi: in senso antiorario (il segno di Wi è
irrilevante)
Maschera Ciclo
Z1
Punto di partenza foro
Z2 Punto finale foro
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione
avanzamento)
P 1ª profondità di foratura
IB Valore di riduzione della profondità di foratura: valore di cui
la profondità di penetrazione viene ridotta dopo ogni
accostamento.
JB Profondità di foratura minima: se è stato indicato un valore
di riduzione della profondità di foratura, questa viene
ridotta soltanto fino al valore immesso in JB.
