2.2 Units - Sgr
o
ssat
ur
a
Unit "Sgrossatura assiale, immissione diretta
del profilo"

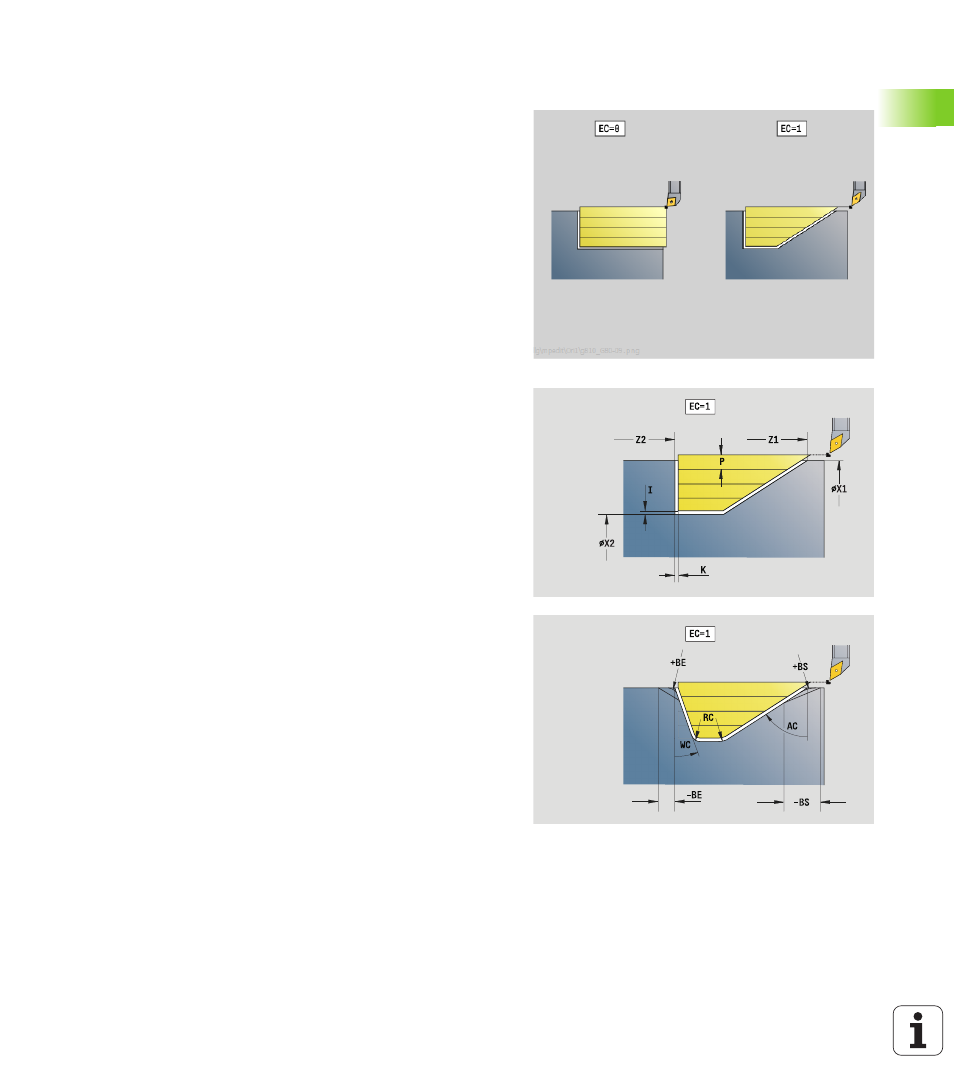

La Unit lavora il profilo descritto con i parametri. In EC si definisce, se
è presente un profilo "normale" o un profilo con entrata.
Nome Unit: G810_G80 / Ciclo: G810 (vedere pagina 265)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: sgrossatura
 Parametri correlati: F, S, E, P
Maschera Profilo
EC
Tipo di profilo
 0: profilo normale
 1: prof. a penetraz.
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
RC Arrotondamento: raggio nello spigolo del profilo
AC Angolo iniziale: angolo primo elemento del profilo
(campo: 0° < 90°)
WC Angolo finale: angolo ultimo elemento del profilo
(campo: 0° < 90°)
BS –Smusso/+Arrotondamento all'inizio:
 BS>0: raggio arrotondamento
 BS<0: lunghezza smusso
BE -Smusso/+Arrotondamento alla fine
 BE>0: raggio arrotondamento
 BE<0: lunghezza smusso
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento per rottura truciolo.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Mediante l'interruzione del movimento di
avanzamento il truciolo viene rotto.
Maschera Ciclo
P
Incremento massimo
I, K Sovrametallo in direzione X, Z (l: quota diametrale)
E Comportamento in entrata
 E>0: avanzamento in entrata per lavorazione di elementi
di profili discendenti. Gli elementi del profilo discendenti
vengono lavorati.
 Nessuna immissione: l'avanzamento in entrata viene
ridotto in caso di lavorazione di elementi del profilo
discendenti – max. 50%. Gli elementi del profilo
discendenti vengono lavorati.
H Lisciatura profilo
 0: dopo ogni passata lungo il profilo (all'interno del campo
di incremento)
 1: lisciatura del profilo dopo l'ultima passata (intero
profilo); sollevamento a 45°
 2: senza lisciatura del profilo; sollevamento a 45°
Altre maschere: vedere pagina 58
