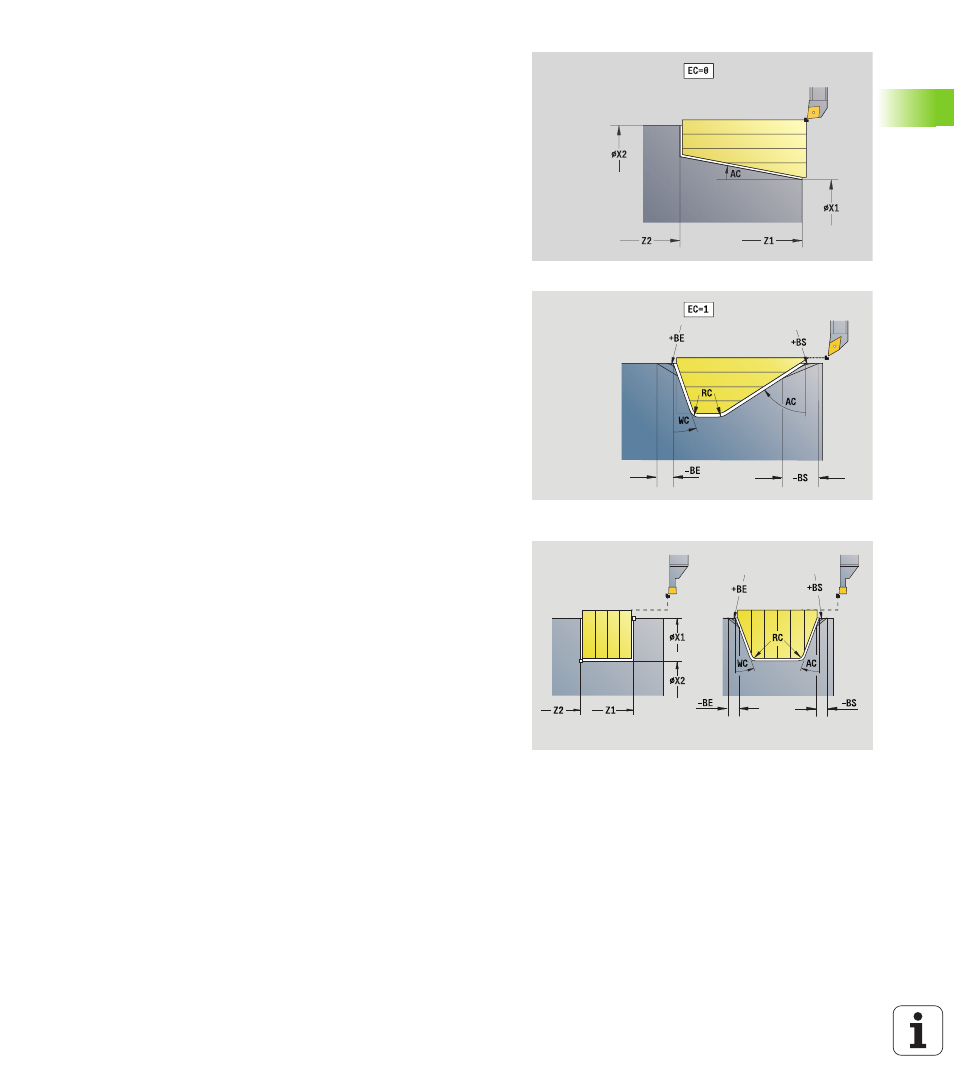

Parametro definizione diretta del profilo "Tornitura"
EC
Tipo di profilo
 0: profilo normale
 1: prof. a penetraz.
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
RC Arrotondamento: raggio nello spigolo del profilo
AC Angolo iniziale: angolo primo elemento del profilo
(campo: 0° < 90°)
WC Angolo finale: angolo ultimo elemento del profilo
(campo: 0° < 90°)
BS –Smusso/+Arrotondamento all'inizio:
 BS>0: raggio arrotondamento
 BS<0: lunghezza smusso
BE –Smusso/+Arrotondamento alla fine:
 BE>0: raggio arrotondamento
 BE<0: lunghezza smusso
BP Durata pausa: intervallo di tempo per l'interruzione del
movimento di avanzamento. Con l'avanzamento interrotto
(intermittente) il truciolo viene rotto.
BF Durata avanzamento: intervallo di tempo alla successiva
pausa. Con l'avanzamento interrotto (intermittente) il truciolo
viene rotto.
Parametro definizione diretta del profilo "Troncatura"
X1, Z1
Punto iniziale profilo
X2, Z2 Punto finale profilo
RC Arrotondamento: raggi al fondo della gola
AC Angolo iniziale: angolo primo elemento del profilo
(campo: 0° <= 90°)
WC Angolo finale: angolo ultimo elemento del profilo
(campo: 0° <= 90°)
BS –Smusso/+Arrotondamento all'inizio:
 BS>0: raggio arrotondamento
 BS<0: lunghezza smusso
BE –Smusso/+Arrotondamento alla fine:
 BE>0: raggio arrotondamento
 BE<0: lunghezza smusso
