504 Programmazione DIN per l'asse Y
6.4 Piani di la
v
o
ra
zione

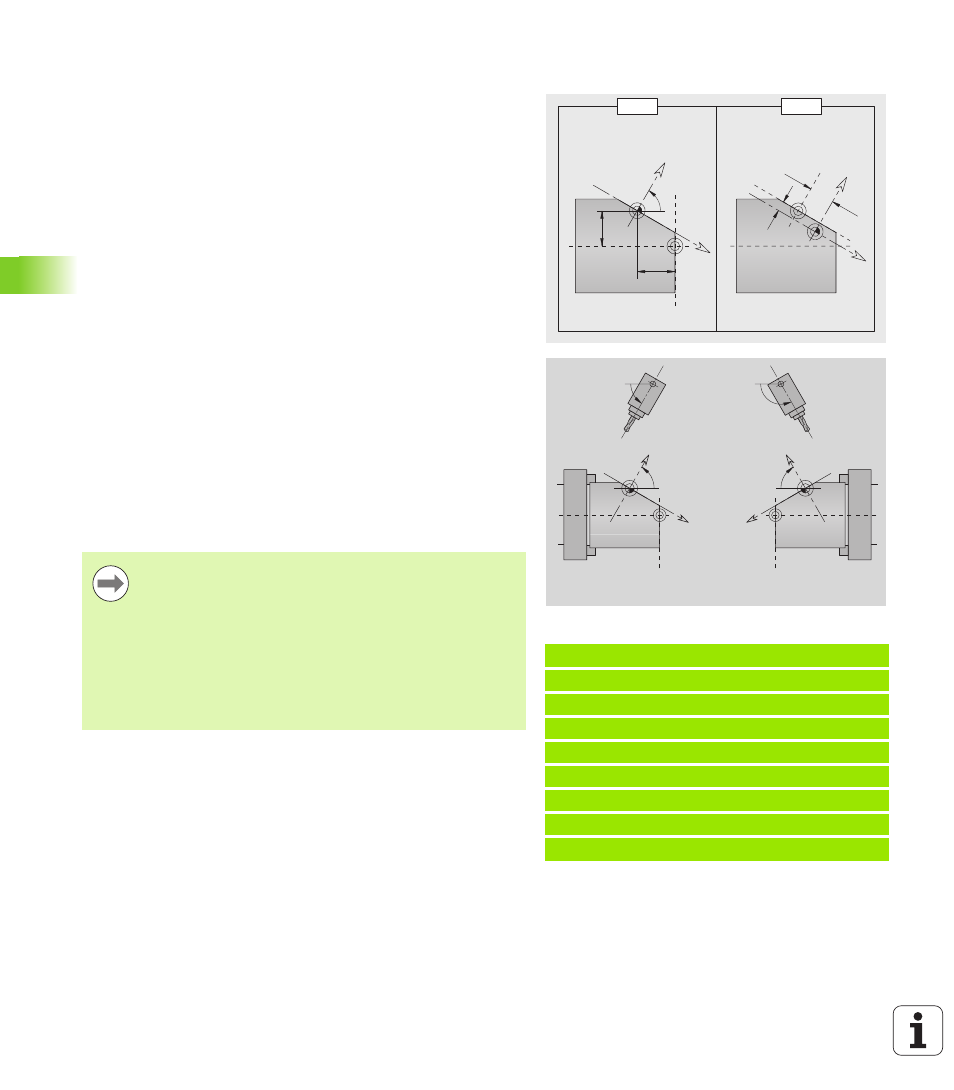

Rotazione del piano di lavoro G16
G16 esegue le seguenti trasformazioni e rotazioni:
 Sposta il sistema di coordinate sulla posizione I, K
 Ruota il sistema di coordinate dell'angolo B; origine: I, K
 Se programmato, sposta il sistema di coordinate di U e W nel
sistema di coordinate ruotato
G16 Q0 ripristina il piano di lavoro. L'origine e il sistema di coordinate
che erano definiti prima di G16, ritornano validi.
G16 Q2 ritorna al precedente piano G16.
L'asse di riferimento per l'"angolo del piano B" è l'asse Z positivo.
Questo vale anche nel sistema di coordinate speculare.
Esempio: "G16"
. . .
MACHINING [ LAVORAZIONE ]
...
N.. G19
N.. G15 B130
N.. G16 B130 I59 K0 Q1
N.. G1 x.. Z.. Y..
N.. G16 Q0
. . .
X
U, W B, I, K
–K
I
Z
B
X
–U
W
Z
Z
B
X
Z
B
X
Parametri
B
Angolo del piano; riferimento: asse Z positivo
I Riferimento del piano in direzione X (quota radiale)
K Riferimento del piano in direzione Z
U Spostamento in direzione X
W Spostamento in direzione Z
Q Disattivazione/attivazione della rotazione del piano di lavoro
 0: disattivazione della "Rotazione del piano di lavoro"
 1: "Rotazione piano di lavoro"
 2: ritorno al precedente piano G16
Importante!
 Nel sistema di coordinate orientato X è l'asse di
accostamento. Le coordinate X vengono quotate come
coordinate diametro.
 La specularità del sistema di coordinate non ha alcuna
influenza sull'asse di riferimento dell'angolo di
orientamento ("angolo asse B" della chiamata utensile).
 Fino a quando è attiva G16, non sono ammessi altri
spostamenti dell'origine.
