HEIDENHAIN MANUALplus 620, CNC PILOT 640 167
3.2 Unit - Pr
ef
or
at
ur
a asse Y

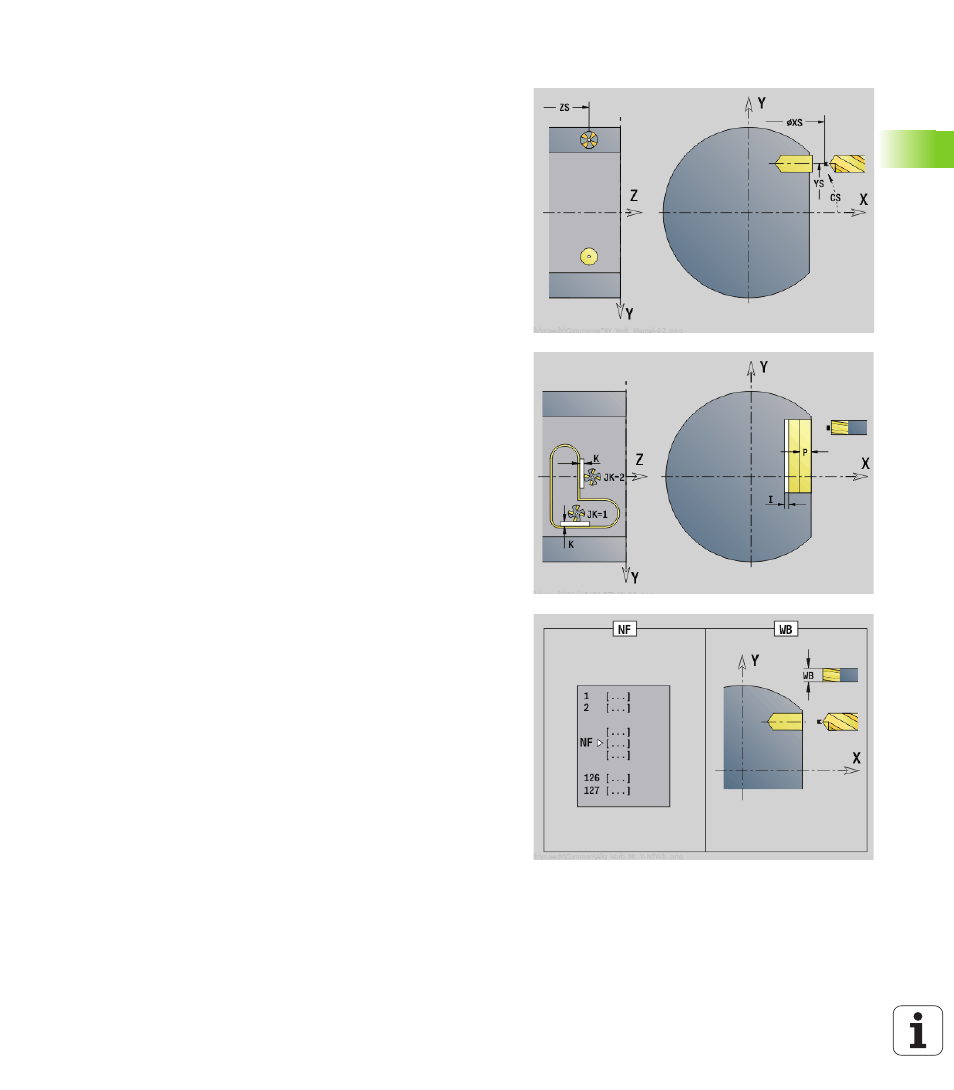

Unit "Preforatura fresatura profilo ICP piano YZ"
La Unit determina la posizione di preforatura e realizza il foro. Il ciclo di
fresatura successivo riceve la posizione di preforatura mediante il
riferimento memorizzato in NF. Se il profilo di fresatura è formato da
più sezioni, la Unit realizza un foro per ogni sezione.
Nome Unit: DRILL_MAN_840_Y / Cicli: G840 A1 (vedere pagina 351);
G71 (vedere pagina 317)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Parametri maschera Profilo
FK
vedere pagina 60
NS N. blocco iniziale profilo
NE N. blocco finale profilo
X1 Spigolo superiore di fresatura (quota diametrale)
P2 Profondità profilo (quota radiale)
Parametri maschera Ciclo
JK
Posizione di fresatura
 JK=0: sul profilo
 JK=1, profilo chiuso: all'interno del profilo
 JK=1, profilo aperto: a sinistra del profilo
 JK=2, profilo chiuso: all'esterno del profilo
 JK=2, profilo aperto: a destra del profilo
 JK=3, in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
I Sovrametallo parallelo al profilo
K Sovrametallo in direzione di accostamento
R Raggio di avvicinamento
WB Diametro fresa
NF Tacca posizione
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
RB Piano di ritorno (quota diametrale)
Altre maschere: vedere pagina 58
