78 Units smart.Turn
2.4 Unit – F
o
ra
tu
ra
centr
a
ta

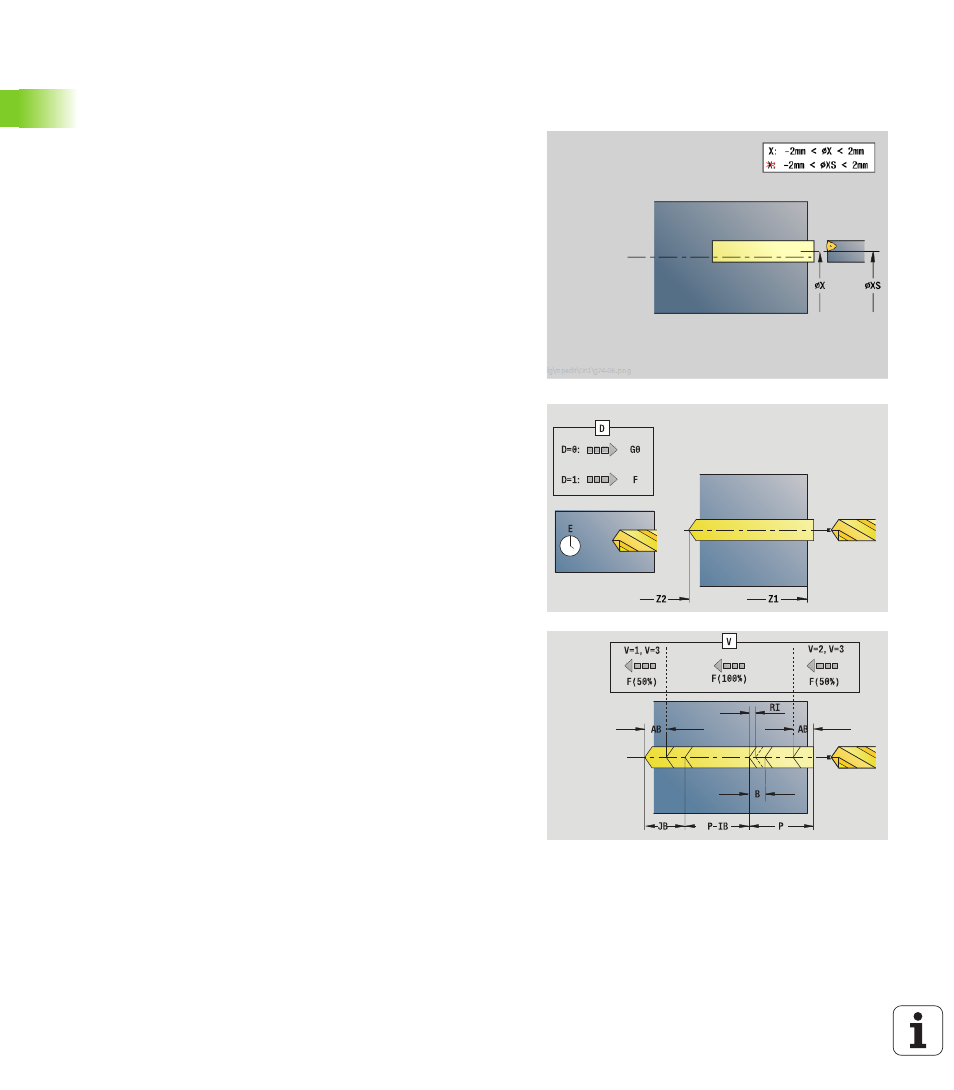

2.4 Unit – Foratura centrata
Unit "Foratura centrata"
La Unit realizza forature assiali in più passi con utensili fissi. Gli utensili
idonei possono essere posizionati fino a +/– 2 mm esternamente al
centro.
Nome Unit: G74_ZENTR / Ciclo: G74 (vedere pagina 323)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Maschera Ciclo
Z1
Punto di partenza foro
Z2 Punto finale foro
NS N. blocco iniziale profilo
X Punto di partenza foro (quota diametrale) –
(campo: –2 mm < X < 2 mm; default: 0)
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
P Profondità di foratura
IB Valore di riduzione della profondità di foratura: valore di cui
la profondità di penetrazione viene ridotta dopo ogni
accostamento.
JB Profondità di foratura minima: se è stato indicato un valore
di riduzione della profondità di foratura, questa viene ridotta
soltanto fino al valore immesso in JB.
B Distanza di ritorno: valore di cui l'utensile viene arretrato
dopo il raggiungimento della relativa profondità di foratura.
RI Distanza di sicurezza interna. Distanza per ripresa
all'interno del foro (default: distanza di sicurezza SCK).
Maschera Globale
G14
Punto cambio utensile
 nessun asse
 0: simultaneo
 1: prima X, poi Z
 2: prima Z, poi X
 3: solo X
 4: solo Z
 5: solo in direzione Y
 6: simultaneo a Y (spostamento asse X, Y e Z in
diagonale)
