HEIDENHAIN MANUALplus 620, CNC PILOT 640 293
4.1
8
Definizioni pr
ofili nella sezione MA
CHINING

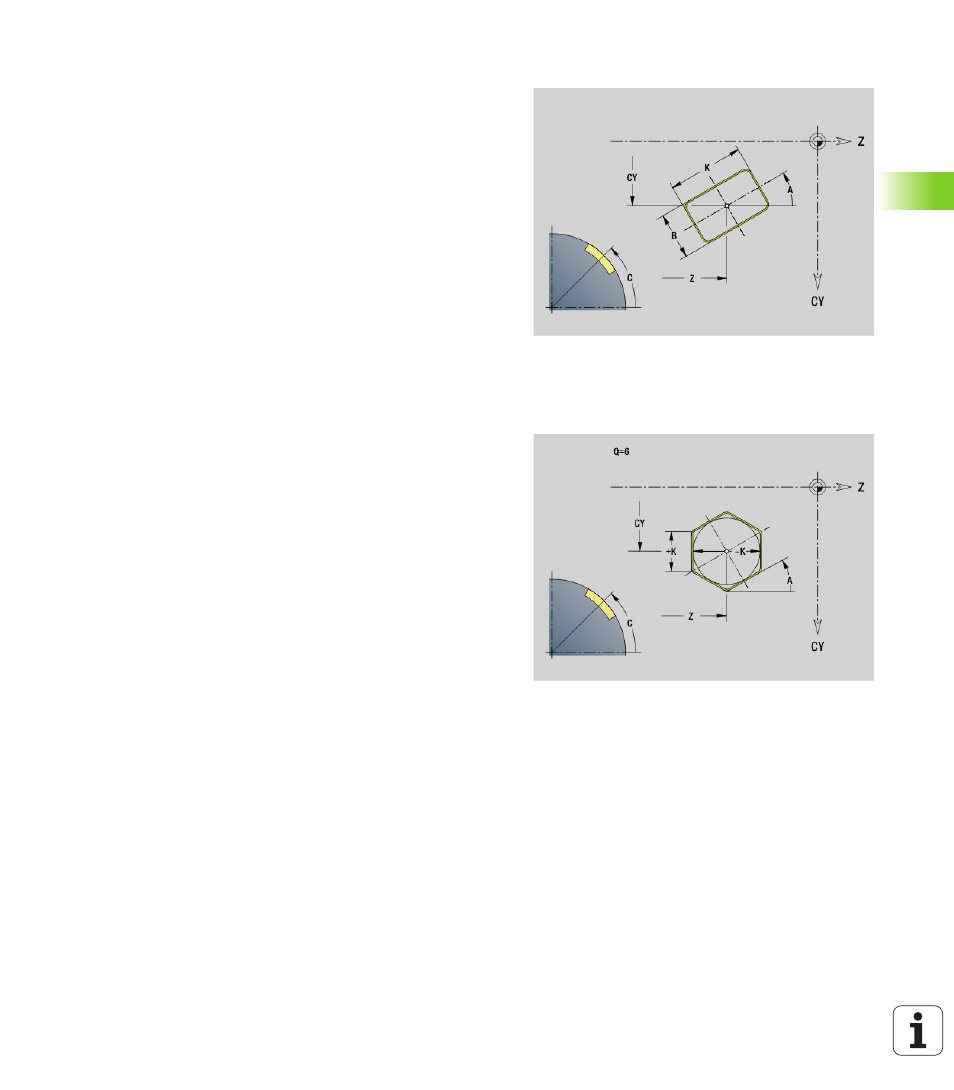

Rettangolo superficie cilindrica G315
L'istruzione G315 definisce un rettangolo in un profilo sulla superficie
cilindrica. La figura si programma in combinazione all'istruzione G840,
G845 o G846.
Poligono superficie cilindrica G317
L'istruzione G317 definisce un poligono in un profilo sulla superficie
cilindrica. La figura si programma in combinazione all'istruzione G840,
G845 o G846.
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza
B Larghezza
R Smusso/Arrotondamento (default: 0°)
 R>0: raggio raccordo
 R<0: larghezza smusso
P Profondità tasca
Parametri
Z
Centro
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
C Centro (angolo)
Q Numero di lati (Q > 2)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza lato
 K>0: lunghezza lato
 K<0: diametro cerchio interno
R Smusso/Arrotondamento (default: 0°)
 R>0: raggio raccordo
 R<0: larghezza smusso
P Profondità tasca
