HEIDENHAIN MANUALplus 620, CNC PILOT 640 317
4.22 Cicli di f
o
ra
tu
ra

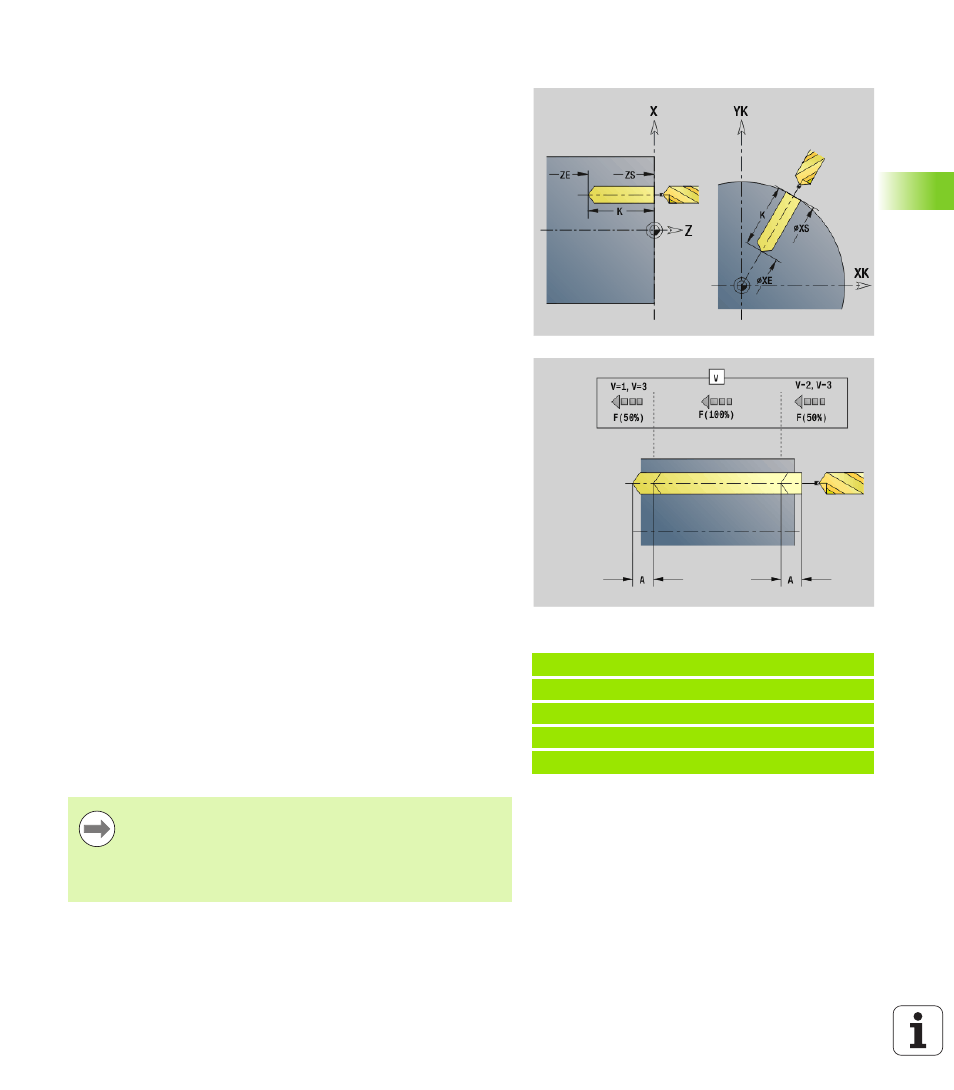

Foratura G71
L'istruzione G71 esegue forature assiali/radiali con utensili fissi o
motorizzati.
Esempio: G71
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2 [Foratura]
. . .
Parametri
ID
Profilo di foratura - nome della descrizione di foratura
NS Numero blocco del profilo
 Riferimento al profilo del foro (G49-Geo, G300-Geo o G310-
Geo)
 Nessun inserimento: foratura singola senza descrizione del
profilo
XS Punto iniziale foro radiale (quota diametrale)
ZS Punto iniziale foro assiale
XE Punto finale foro radiale (quota diametrale)
ZE Punto finale foro assiale
K Profondità di foratura (in alternativa a XE/ZE)
A Lunghezza di foratura (default: 0)
V Variante di foratura (riduzione di avanzamento 50 %) – (default:
0)
 0: senza riduzione di avanzamento
 1: riduzione foratura passante
 2: riduzione foratura
 3: riduzione foratura e foratura passante
RB Piano di ritorno (fori radiali, fori piano YZ: quota diametrale) –
(default: ritorno alla posizione di partenza o alla distanza di
sicurezza)
E Tempo di sosta per rottura truciolo a fine foro (in secondi) –
(default: 0)
D Svincolo (default: 0)
 0: rapido
 1: avanzamento
BS Inizio numero elemento (numero del primo foro da eseguire di
una sagoma)
BE Fine numero elemento (numero dell'ultimo foro da eseguire di
una sagoma)
H Freno (mandrino) off (default: 0)
 0: freno mandrino on
 1: freno mandrino off
 Foro singolo senza descrizione profilo: programmare in
alternativa "XS o ZS".
 Foro con descrizione profilo: non programmare "XS, ZS".
 Sagoma di fori: "NS" indica il profilo del foro, non la
definizione della sagoma.
