HEIDENHAIN MANUALplus 620, CNC PILOT 640 71
2.3 Units - T
roncat
u
ra
2.3 Units - Troncatura

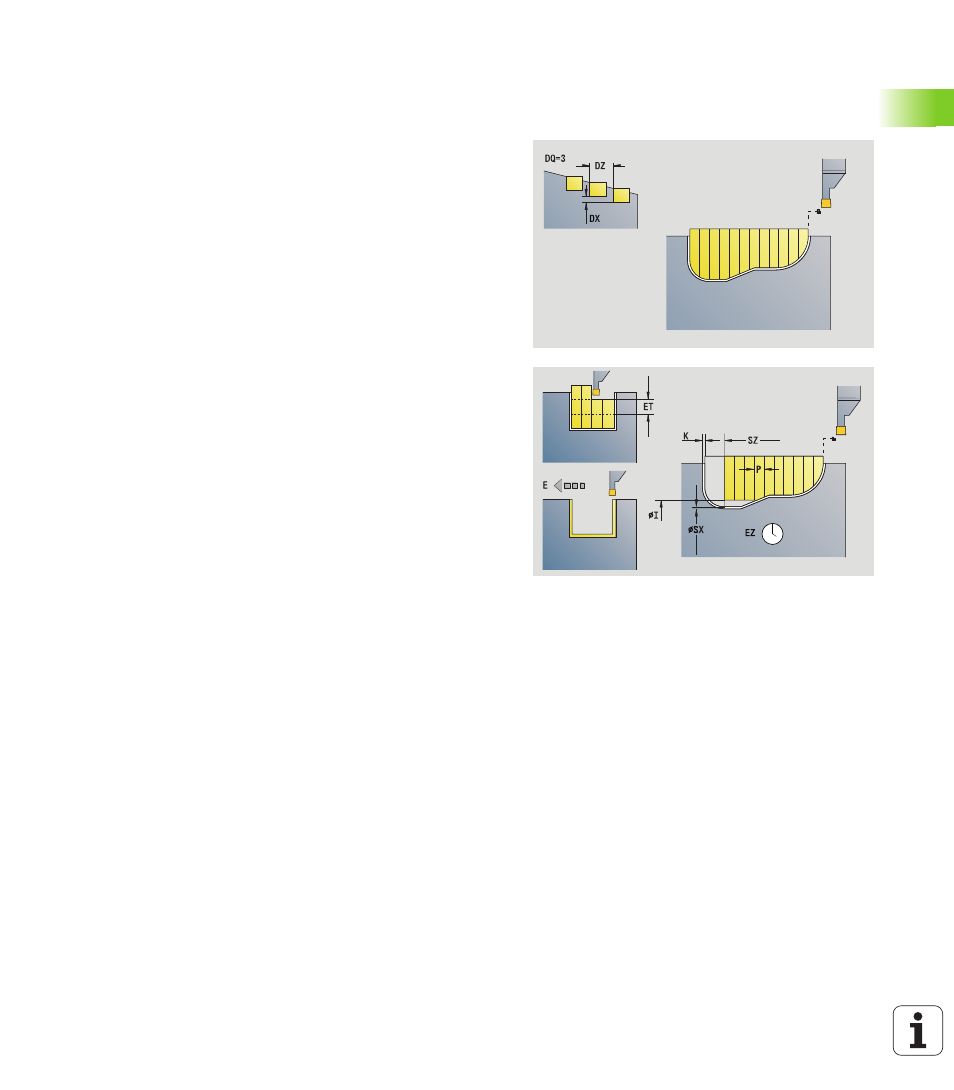

Unit "Troncatura profilo ICP"
La Unit lavora il profilo assiale/radiale da "NS a NE" descritto nella
sezione FINISHED. Si utilizza il profilo ausiliario se indicato in FK.
Nome Unit: G860_ICP / Ciclo: G860 (vedere pagina 276)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: troncatura profilo
 Parametri correlati: F, S, E
Maschera Profilo
DQ
N. cicli per esecuzione gole
DX, DZ Distanza dalla gola successiva direzione X, Z (DX: quota
radiale)
Altri parametri maschera Profilo: vedere pagina 60
Maschera Ciclo
I, K
Sovrametallo in direzione X, Z (l: quota diametrale)
SX, SZ Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)
ET Profondità di troncatura che viene incrementata in ogni
passata
P Larghezza di troncatura (default: 0,8 x larghezza utensile)
E Avanzamento finitura. Avanzamento differenziato che
viene impiegato solo per la finitura
EZ Tempo di sosta dopo percorso gola (default: durata di un
giro del mandrino)
Q Sgrossatura/Finitura (varianti di esecuzione)
 0 (SS): sgrossatura e finitura
 1 (SP): solo sgrossatura
 2 (SL): solo sgrossatura
H Tipo di svincolo a fine ciclo
 0: ritorno al punto di partenza
 gola assiale: prima in direzione Z, poi X
 gola radiale: prima in direzione X, poi Z
 1: posizionamento davanti al profilo finito
 2: sollevamento a distanza di sicurezza e arresto
Altre maschere: vedere pagina 58
