Lavorazione albero
Con gli alberi TURN PLUS supporta oltre la lavorazione standard la
lavorazione posteriore del profilo esterno. In questo modo si possono
lavorare alberi in un solo serraggio. Nella finestra di bloccaggio è
possibile selezionare nel parametro di immissione V il relativo tipo di
bloccaggio per la lavorazione albero (albero/autocentrante o albero/
trascinatore front.
).
TURN PLUS non supporta il ritiro della contropunta e non controlla la
tipologia di serraggio.
Criterio per un "albero": il pezzo è serrato sul lato mandrino e sul lato
contropunta.

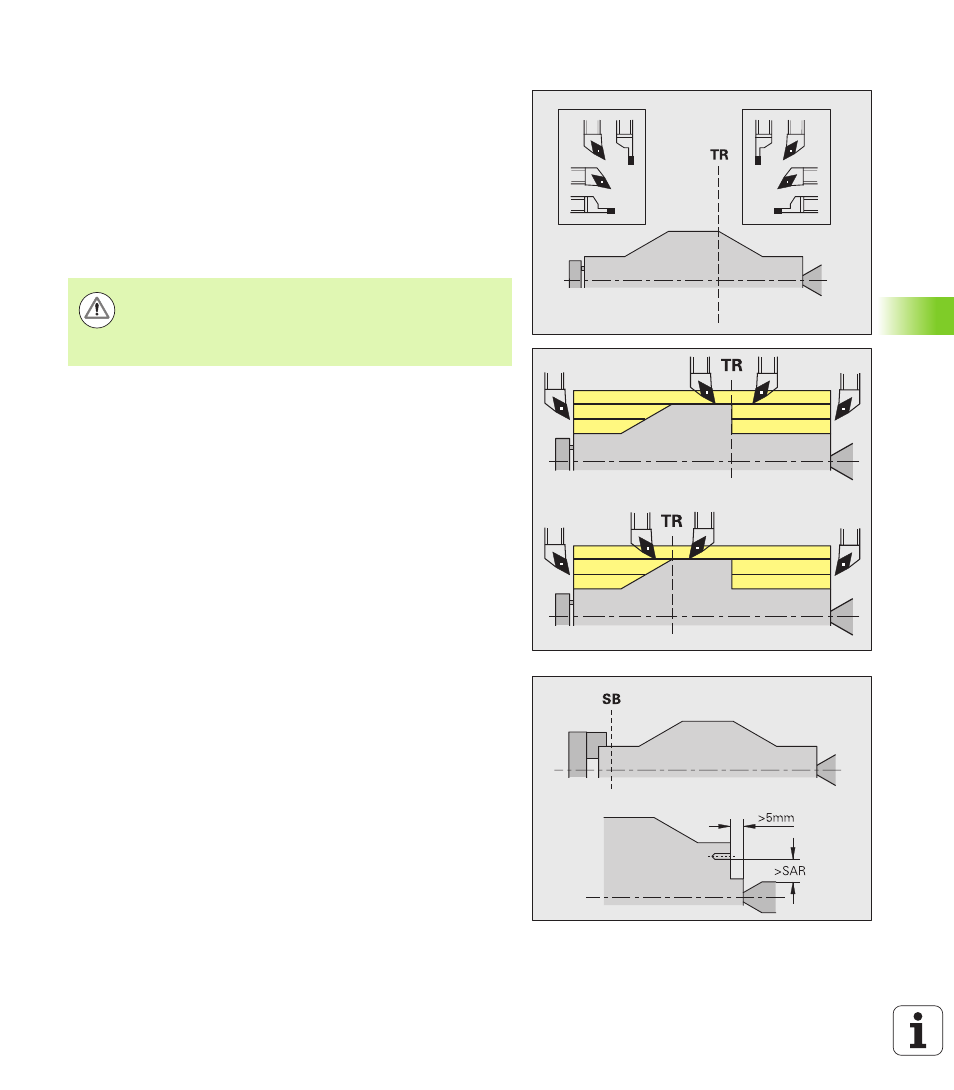

Punto di separazione (TR)
Il punto di separazione (TR) divide il pezzo in area anteriore e area
posteriore. Se non si indica il punto di separazione, TURN PLUS lo
colloca sul raccordo del diametro più grande con un diametro minore.
I punti di separazione dovrebbero essere collocati su spigoli esterni.
Utensile per la lavorazione di
 area anteriore: direzione di lavorazione principale "– Z"; oppure con
priorità utensili di incisione o filettatura "sinistri", ecc.
 area posteriore: direzione di lavorazione principale "+ Z"; oppure con
priorità utensili di incisione o filettatura "destri", ecc.
Impostazione/modifica del punto di separazione: Vedere "Punto di
separazione G44" a pagina 216.
Zone di sicurezza per la lavorazione di foratura e di fresatura
TURN PLUS lavora i profili di foratura e di fresatura sulle superfici
radiali (superficie frontale e posteriore) alle seguenti condizioni:
 la distanza (orizzontale) rispetto alla superficie radiale è > 5 mm, o
 la distanza tra attrezzatura di bloccaggio e profilo di foratura/
fresatura è > SAR(SAR: vedere parametri utente).
Se l'albero è serrato in griffe sul lato mandrino, TURN PLUS tiene
conto della limitazione di taglio O.
Attenzione Pericolo di collisione
TURN PLUS non controlla la situazione di collisione nella
lavorazione radiale o nelle lavorazioni sulla superficie
frontale e posteriore.
