HEIDENHAIN MANUALplus 620, CNC PILOT 640 205
4.4 Elementi g
e
ometr
ici pr
ofilo di t
o
rn
it
ur
a

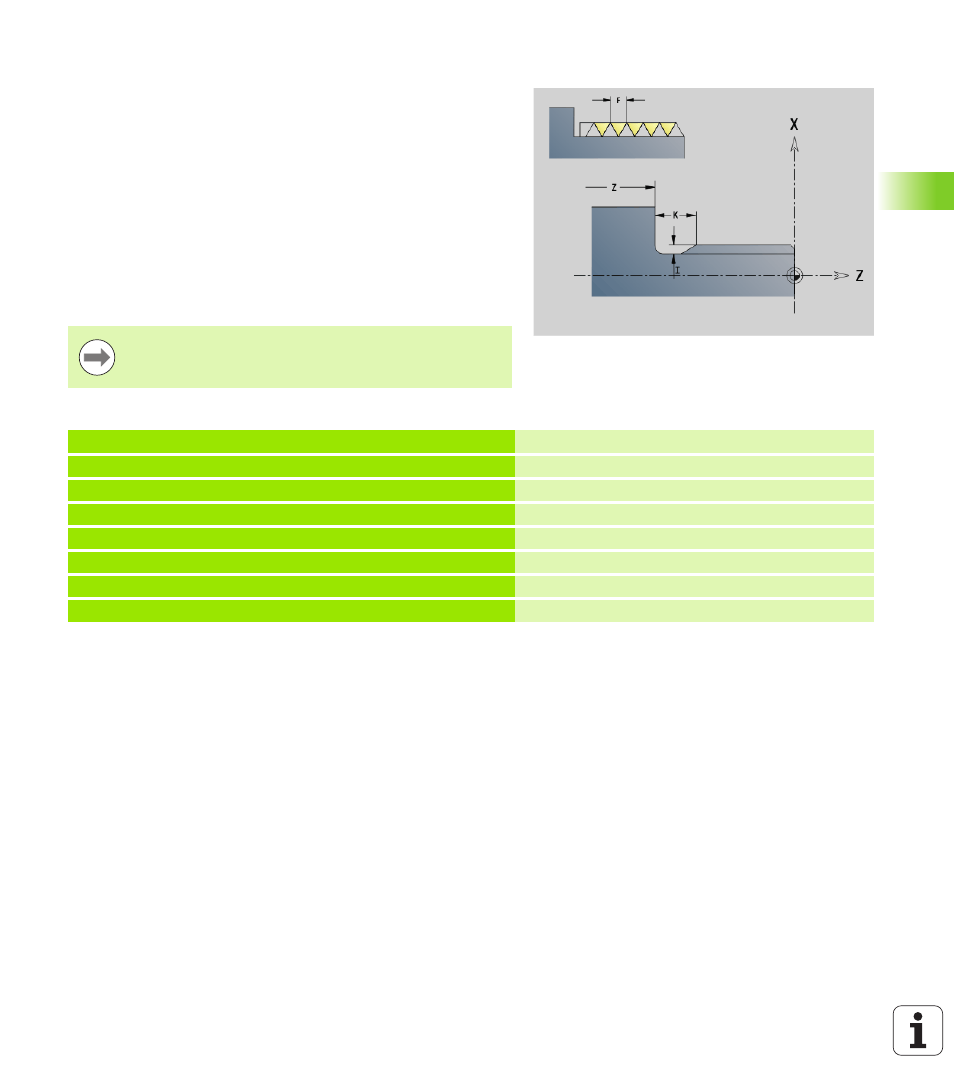

Filettatura con scarico G24-Geo
L'istruzione G24 definisce un elemento fondamentale lineare con
filetto assiale e successivo scarico (DIN 76). La filettatura è esterna
o interna (metrica ISO filettatura fine DIN 13 parte 2, riga 1).
Esempio: G24-Geo
Parametri
F
Passo filetto
I Profondità scarico (quota radiale)
K Larghezza scarico
Z Punto finale scarico
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 1: senza lavorazione elemento
 Programmare G24 solo in profili chiusi.
 La filettatura viene lavorata con G31.
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X40 Z0
N2 G1 X40 BR-1.5 Punto iniziale filetto
N3 G24 F2 I1.5 K6 Z-30 Filettatura con scarico
N4 G1 X50 Elemento radiale successivo
N5 G1 Z-40
. . .
