206 Programmazione DIN
4.4 Elementi g
e
ometr
ici pr
ofilo di t
o
rn
it
ur
a
Profilo scarico G25-Geo
L'istruzione G25 genera i profili scarico elencati di seguito. Gli scarichi
sono possibili solo sugli spigoli interni del profilo per i quali l'elemento
radiale è parallelo all'asse X. Programmare G25 dopo il primo
elemento. Il tipo di scarico si stabilisce nel parametro "H".

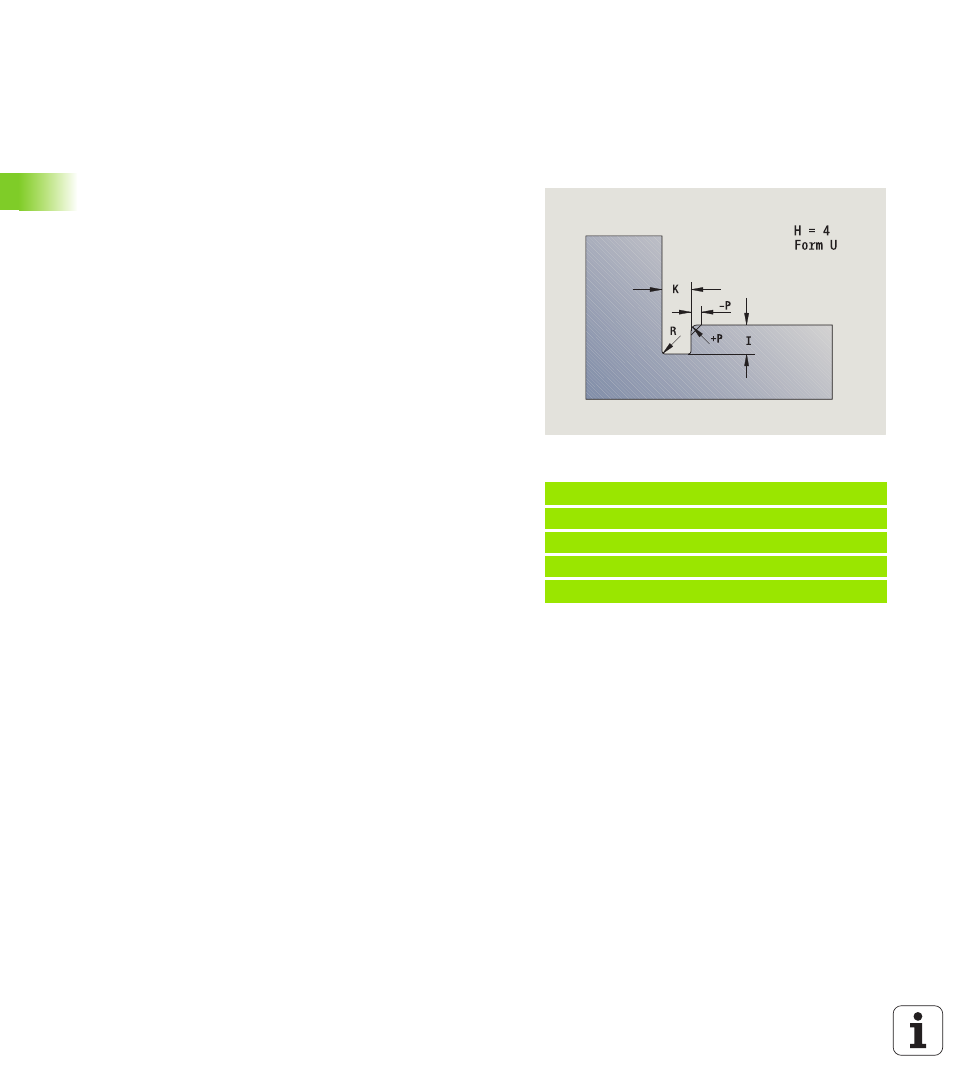

Scarico Forma U (H=4)
Esempio: chiamata G25-Geo Forma U
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H4 I2 K4 R0.4 P-0.5 [Forma U]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H
Scarico Forma U: H=4
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio interno nei due spigoli della gola (default: 0)
P Raggio esterno/smusso (default: 0)
 P>0: raggio raccordo
 P<0: larghezza smusso
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 196)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 1: senza lavorazione scarico
