262 Programmazione DIN
4.16 Ut
ensili, cor
rezioni

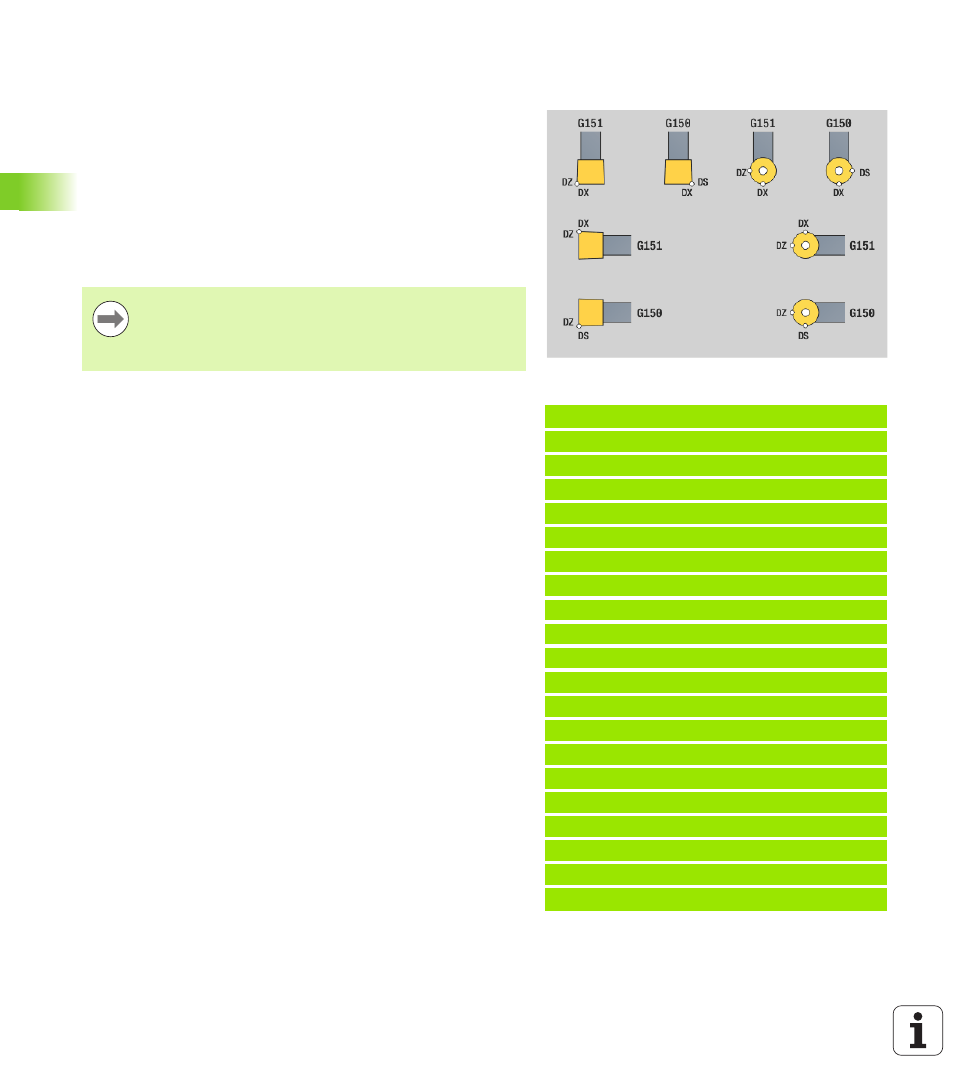

Compensazione punta utensile destra G150
Compensazione punta utensile sinistra G151
L'istruzione G150/G151 stabilisce il punto di riferimento utensile negli
utensili per troncare e sferici.
 G150: riferimento punta utensile destra
 G151: riferimento punta utensile sinistra
L'istruzione G150/G151 è valida a partire dal blocco in cui è
programmata e rimane attiva fino
 al successivo cambio utensile
 a fine programma.
Esempio: G150, G151
. . .
N1 T3 G95 F0.25 G96 S160 M3
N2 G0 X62 Z2
N3 G0 Z-29.8
N4 G1 X50.4
N5 G0 X62
N6 G150
N7 G1 Z-20.2
N8 G1 X50.4
N9 G0 X62
N10 G151 [Finitura gola]
N11 G148 O0
N12 G0 X62 Z-30
N13 G1 X50
N14 G0 X62
N15 G150
N16 G148 O2
N17 G1 Z-20
N18 G1 X50
N19 G0 X62
. . .
 I valori effettivi visualizzati si riferiscono sempre alla
punta utensile definita nei dati dell'utensile.
 Nell'impiego dell'SRK dopo G150/G151 si deve adattare
anche G41/G42.
