Programmazione NC
1
.1 Pr
ogr
ammazione smar
t.T
u
rn
e DIN

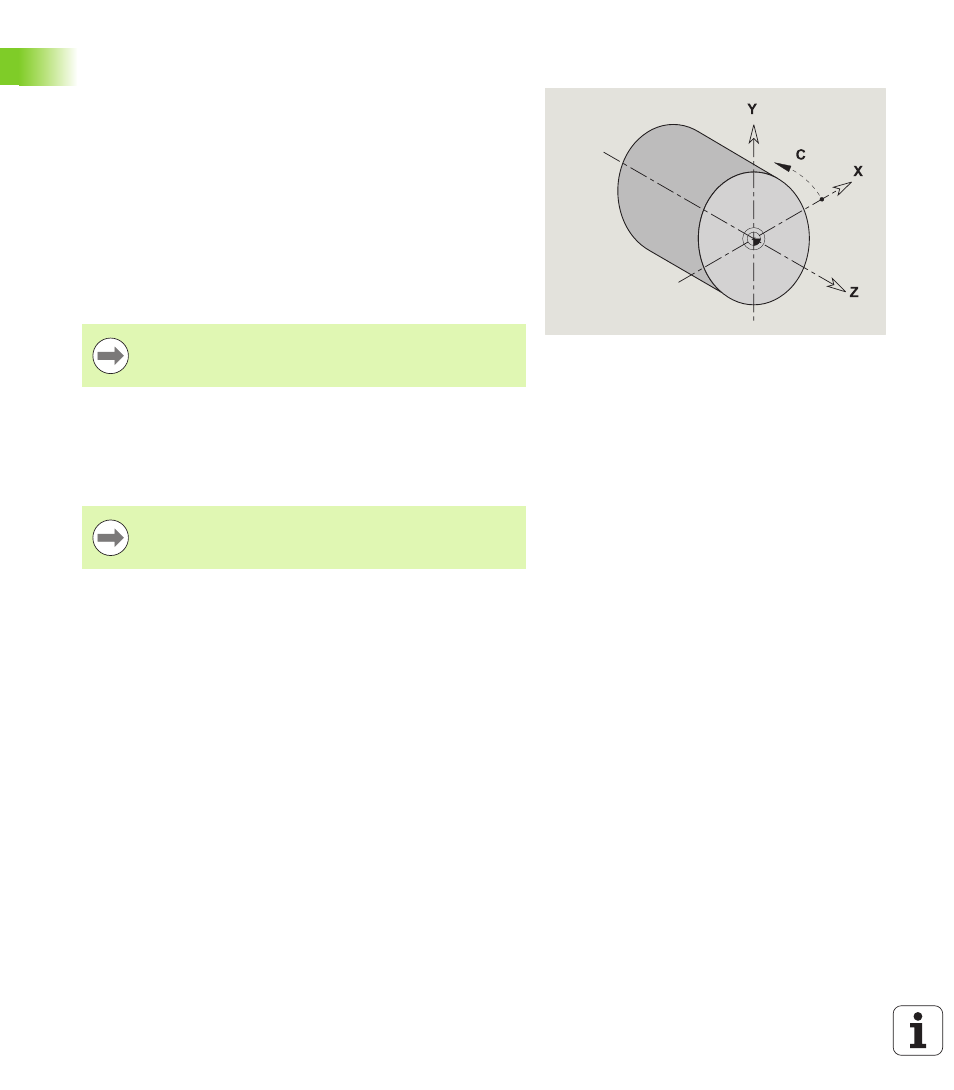

Assi lineari e rotativi
Assi principali: i dati delle coordinate degli assi X, Y e Z si riferiscono
all'origine del pezzo.
Asse C come asse principale:
Le indicazioni di angolo si riferiscono al "Punto zero dell'asse C".
Profili con asse C e lavorazioni con asse C:
I dati delle coordinate sul lato frontale/posteriore vengono
effettuati in coordinate cartesiane (XK, YK) o in coordinate polari
(X, C)
I dati delle coordinate sulla superficie cilindrica vengono effettuali
in coordinate polari (Z, C). Anziché "C" può essere utilizzata la
quota percorso CY ("sviluppo superficie cilindrica" sul diametro di
riferimento).
Unità di misura
I programmi NC si descrivono in sistema "metrico" o in "inch" (pollici).
L'unità di misura viene definita nel campo "Unità" (Vedere "Sezione
HEADER" a pagina 45.).
L'editor smart.Turn prende in considerazione solo le
lettere di indirizzo degli assi configurati.
Una volta che si è stabilità l'unità di misura non la si può più
modificare.
