HEIDENHAIN MANUALplus 620, CNC PILOT 640 269
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo
In base alla definizione dell'utensile il Controllo numerico riconosce se
avviene una lavorazione esterna o interna.
Parametri

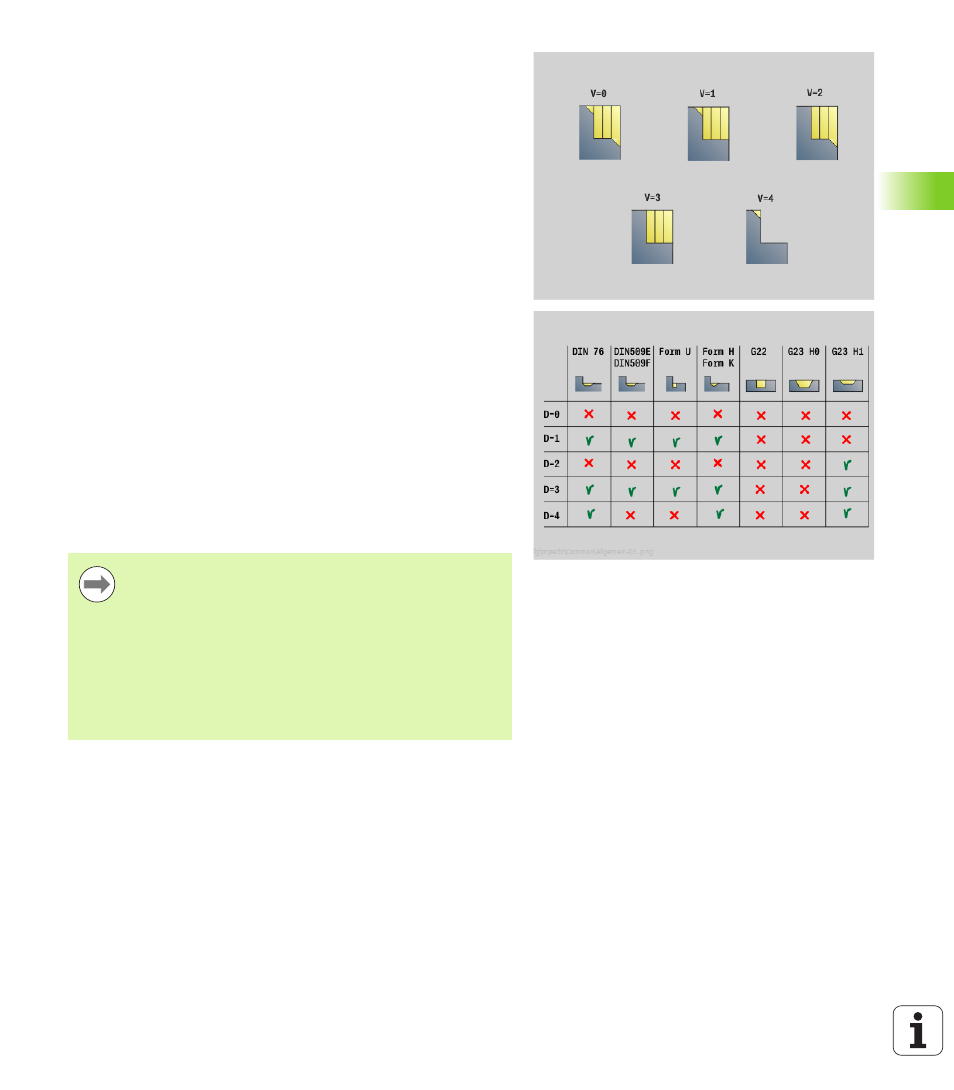

V
Identificativo inizio/fine (default: 0). Uno smusso/
arrotondamento viene lavorato:
 0: all'inizio e alla fine
 1: all'inizio
 2: alla fine
 3: nessuna lavorazione
 4: viene lavorato uno smusso/arrotondamento – non un
elemento fondamentale (presupposto: sezione del profilo
con un elemento)
D Nascondi elementi (vedere figura)
O Nascondi sottosquadro:
 0: i sottosquadri vengono lavorati
 1: i sottosquadri non vengono lavorati
B Anticipo slitte per lavorazione a 4 assi (funzione non ancora
implementata)
XA, ZA Punto iniziale pezzo grezzo (attivo solo se non è
programmato alcun pezzo grezzo):
 XA, ZA non programmato: il profilo del pezzo grezzo viene
definito dalla posizione dell'utensile e dal profilo ICP.
 XA, ZA programmato: definizione dello spigolo del profilo
pezzo grezzo.
 La compensazione del raggio del tagliente viene
eseguita.
 Un sovrametallo G57 "ingrandisce" il profilo (anche
profili interni).
 Un sovrametallo G58
 >0: "ingrandisce" il profilo
 <0: non viene considerato
 I sovrametalli G57/G58 vengono cancellati alla fine del
ciclo.
