HEIDENHAIN MANUALplus 620, CNC PILOT 640 487
6.2 Pr
ofili del piano XY

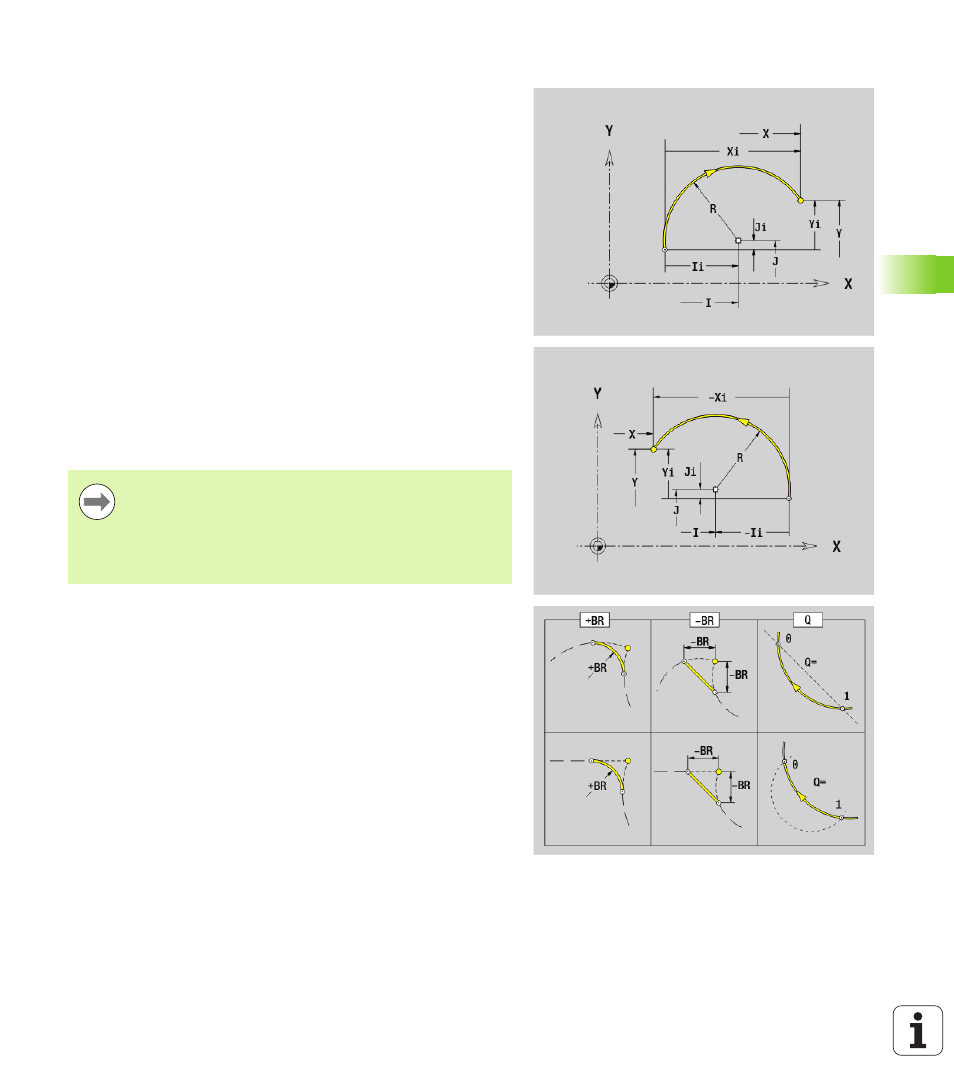

Arco di cerchio piano XY G172-Geo/G173-Geo
G172/G173 definisce un arco di cerchio di un profilo nel piano XY.
Senso di rotazione: vedere la grafica di supporto
Parametri
X
Punto finale (quota radiale)
Y Punto finale
R Raggio
I Centro in direzione X (quota radiale)
J Centro in direzione Y
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Programmazione
 X, Y: assoluto, incrementale, di tipo modale o "?"
 I, J: assoluto o incrementale
 Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
