118 Units smart.Turn
2.7 Units - Finit
u
ra

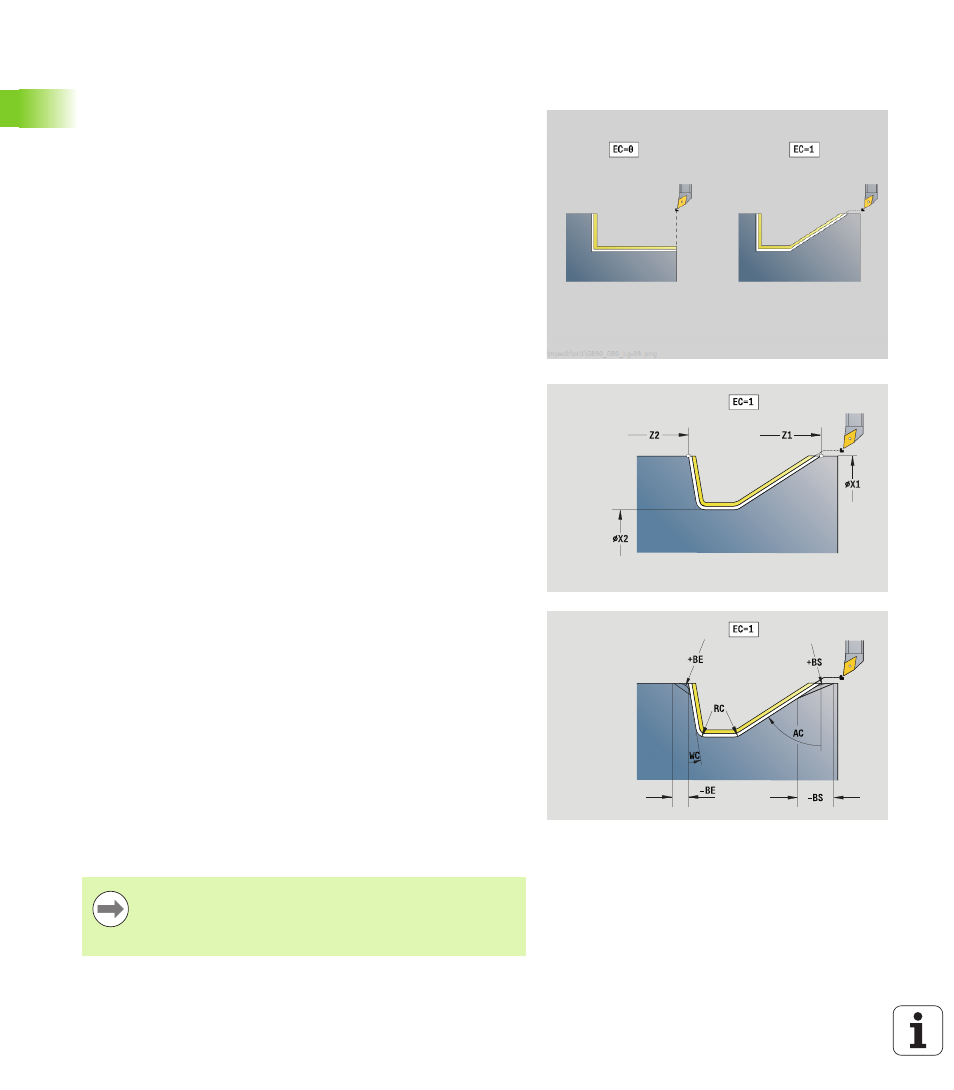

Unit "Finitura assiale, immissione diretta del
profilo"
La Unit esegue la finitura del profilo descritto con i parametri in una
passata. In EC si definisce, se è presente un profilo "normale" o un
profilo con entrata.
Nome Unit: G890_G80_L / Ciclo: G890 (vedere pagina 284)
Accesso alla banca dati tecnologici
 Tipo di lavorazione: finitura
 Parametri correlati: F, S, E
Maschera Profilo
EC
Tipo di profilo
 0: profilo normale
 1: prof. a penetraz.
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
RC Arrotondamento: raggio nello spigolo del profilo
AC Angolo iniziale: angolo primo elemento del profilo
(campo: 0° < AC < 90°)
WC Angolo finale: angolo ultimo elemento del profilo
(campo: 0° < WC < 90°)
BS Smusso/Arrotondamento all'inizio
 BS>0: raggio arrotondamento
 BS<0: lunghezza smusso
BE Smusso/Arrotondamento alla fine
 BE>0: raggio arrotondamento
 BE<0: lunghezza smusso
Maschera Ciclo
E
Comportamento in entrata
 E>0: avanzamento in entrata per lavorazione di elementi
di profili discendenti. Gli elementi del profilo discendenti
vengono lavorati.
 Nessuna immissione: l'avanzamento in entrata viene
ridotto in caso di lavorazione di elementi del profilo
discendenti – max. 50%. Gli elementi del profilo
discendenti vengono lavorati.
B Attivazione di SRK (tipo di compensazione del raggio del
tagliente)
 0: automatico
 1: utensile sinistro (G41)
 2: utensile destro (G42)
DXX Numero correzione addizionale 1 - 16
G58 Sovrametallo parallelo al profilo (quota radiale)
Altre maschere: vedere pagina 58
Con l'indirizzo Dxx si attiva una correzione aggiuntiva per
l'intera esecuzione del ciclo. La correzione aggiuntiva
viene di nuovo disinserita alla fine del ciclo. Le correzioni
aggiuntive si editano in modalità "Esecuzione programma".
