488 Programmazione DIN per l'asse Y
6.2 Pr
ofili del piano XY
Foro piano XY G370-Geo

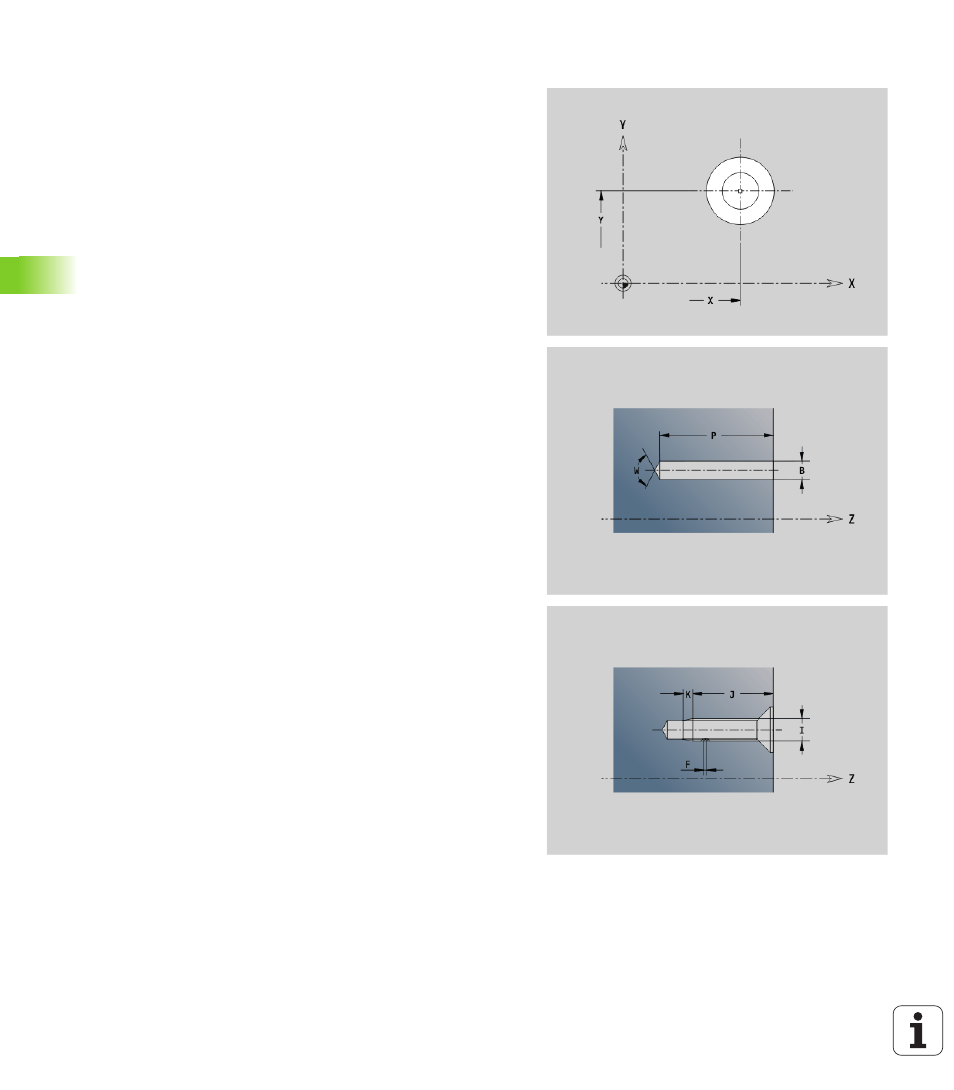

G370 definisce un foro con svasatura e filettatura nel piano XY.
Parametri
X
Centro foro (quota radiale)
Y Centro foro
B Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
A Angolo rispetto all'asse Z. Inclinazione del foro
 Lato frontale (campo: –90° < A < 90°; default: 0°)
 Lato posteriore (campo: 90° < A < 270°; default: 180°)
O Diametro di centratura
