516 Programmazione DIN per l'asse Y
6.7 Cicli di fr
esat
ur
a asse Y
G845 (asse Y) – Fresatura
La direzione di fresatura viene influenzata attraverso la "Direzione di
fresatura H", la "Direzione di lavorazione Q" e il senso di rotazione della
fresa (vedere la tabella G845 nel manuale utente). Programmare solo
i parametri riportati nella tabella seguente.
Vedere anche:
 G845 – Principi fondamentali: Pagina 514
 G845 – Determinazione delle posizioni di preforatura: Pagina 515

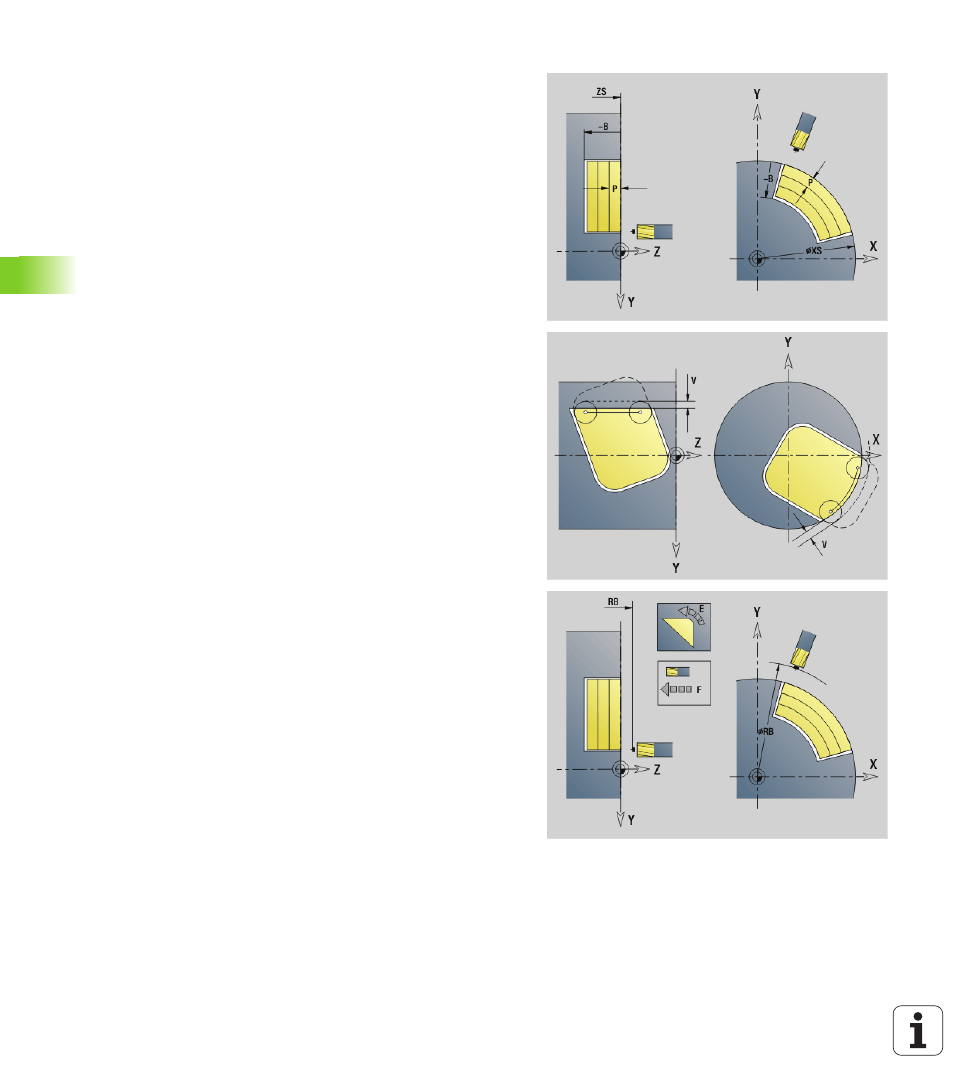

Parametri – Fresatura
ID
Profilo di fresatura - Nome del profilo da fresare
NS N. blocco di partenza profilo
 Figure: numero di blocco della figura
 Profilo libero chiuso: un elemento del profilo (non punto di
partenza)
B Profondità di fresatura (default: profondità dalla descrizione del
profilo)
P Incremento massimo (default: fresatura in un accostamento in
profondità)
XS Spigolo superiore di fresatura piano YZ (sostituisce il piano di
riferimento dalla descrizione del profilo)
ZS Spigolo superiore di fresatura piano XZ (sostituisce il piano di
riferimento dalla descrizione del profilo)
I Sovrametallo in direzione X (quota radiale)
K Sovrametallo in direzione Z
U Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).
Sovrapposizione = U*diametro fresa
V Fattore di superamento (default: 0,5. Definisce l'ammontare
per cui la fresa deve superare il raggio esterno.)
 0: il profilo definito viene fresato completamente
 0<V<=1: Superamento = V*diametro fresa
H Direzione di fresatura (default: 0)
 0: discorde
 1: concorde
F Avanzamento per accostamento in profondità (default:
avanzamento attivo)
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
RB Piano di ritorno (default: ritorno alla posizione di partenza)
 Piano XY: posizione di ritorno in direzione Z
 Piano YZ: posizione di ritorno in direzione X (quota
diametrale)
Q Direzione di lavorazione (default: 0)
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
A Esecuzione di "Fresatura": A=0 (default=0)
