HEIDENHAIN MANUALplus 620, CNC PILOT 640 511
6.7 Cicli di fr
esat
ur
a asse Y

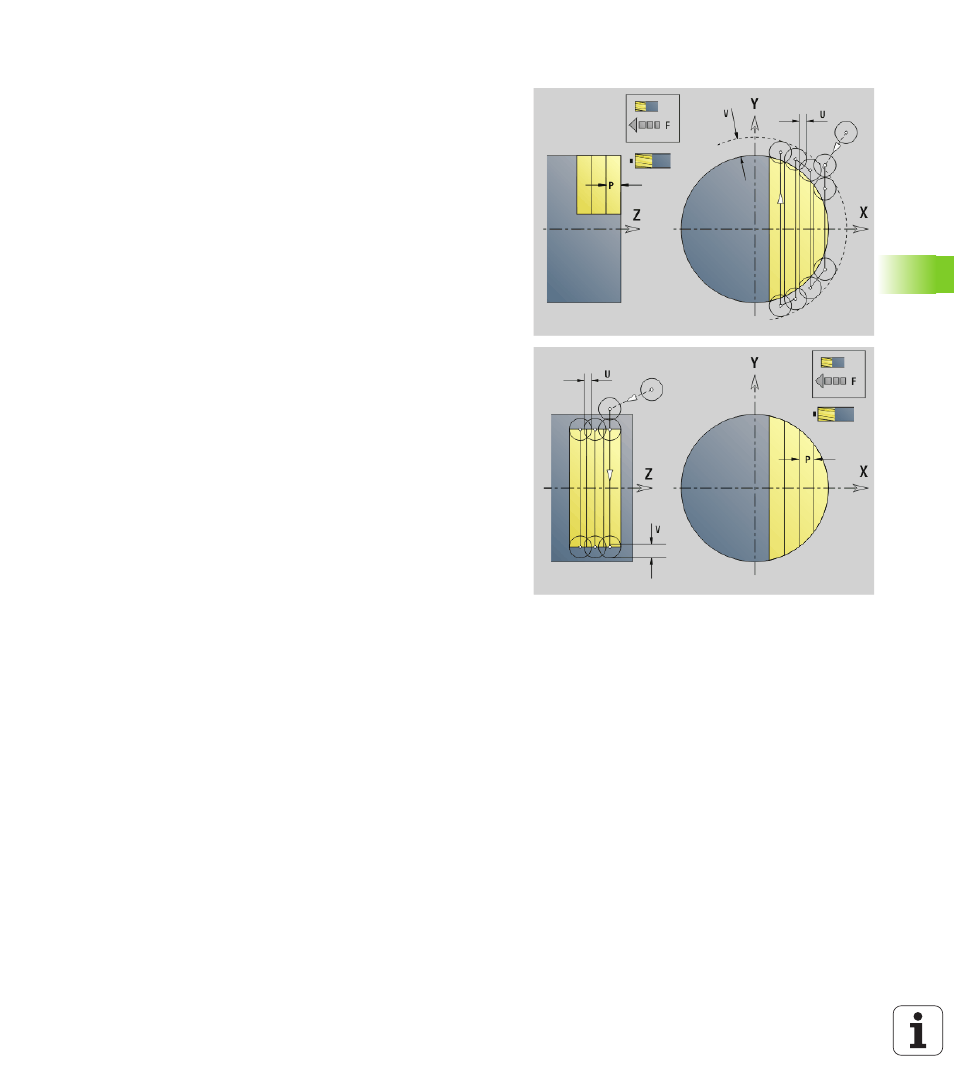

Fresatura di superficie finitura G842
G842 finisce superfici definite con G376-Geo (piano XY) o con G386-
Geo (piano YZ). Il ciclo fresa dall'esterno verso l'interno.
L'accostamento avviene all'esterno del materiale.
Parametri
ID
Profilo di fresatura - Nome del profilo da fresare
NS Numero di blocco – Riferimento alla descrizione del profilo
P Profondità di fresatura (avanzamento in profondità massimo
nel piano di fresatura)
H Direzione di fresatura riferita alla lavorazione del fianco
(default: 0)
 H=0: discorde
 H=1: concorde
U Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).
Sovrapposizione = U*diametro fresa
V Fattore di superamento. Definisce l'ammontare per cui la fresa
deve superare il raggio esterno (default: 0,5).
Superamento = V*diametro fresa
F Avanzamento per accostamento in profondità (default:
avanzamento attivo)
RB Piano di ritorno (default: ritorno alla posizione di partenza)
 Piano XY: posizione di ritorno in direzione Z
 Piano YZ: posizione di ritorno in direzione X (quota
diametrale)
Esecuzione del ciclo
1 La posizione di partenza (X, Y, Z, C) è la posizione prima del ciclo
2 Calcolo della configurazione di taglio (accostamento in piano,
accostamento in profondità)
3 Avvicinamento a distanza di sicurezza e accostamento per la
prima profondità di fresatura
4 Fresatura in un piano
5 Sollevamento a distanza di sicurezza, avvicinamento e
accostamento per la successiva profondità di fresatura
6 Ripetizione di 4...5, fino a quando la superficie completa è fresata
7 Ritorno secondo il "Piano di ritorno RB".
