Scarico DIN 76 con lavorazione cilindrica G853

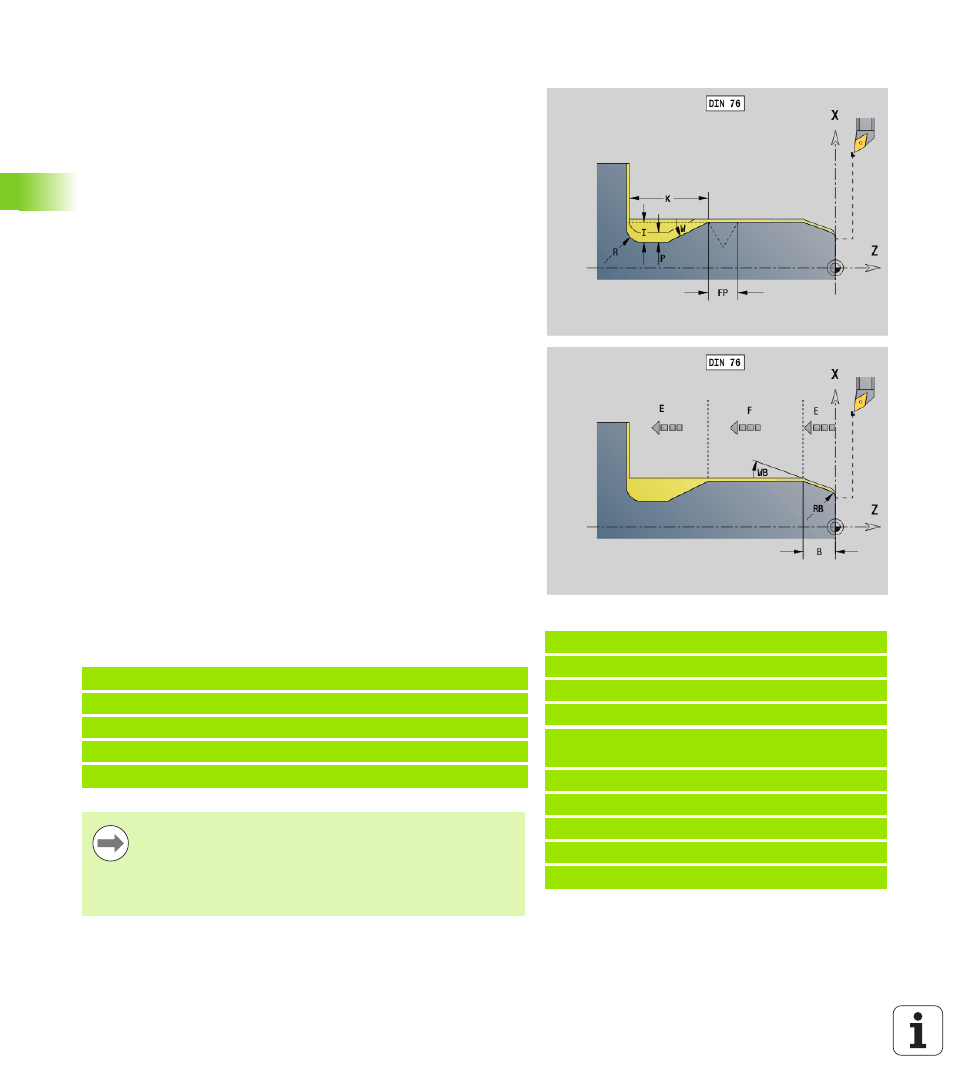

L'istruzione G853 esegue il cilindro sporgente, lo scarico, la superficie
piana adiacente e l'imbocco cilindrico, se è indicato uno dei parametri
Lunghezza imbocco
o Raggio imbocco.
I parametri non programmati vengono determinati dal Controllo
numerico sulla base della tabella standard:
 FP sulla base del diametro
 I, K, W e R sulla base di FP (passo filettatura)
Blocchi successivi della chiamata ciclo
Esempio: G853
%853.nc
[G853]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
END [ FINE ]
Parametri
FP
Passo filetto
I Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard)
R Raggio scarico (default: tabella standard)
P Sovrametallo:
 P non indicato: lo scarico viene eseguito in una passata
 P indicato: suddivisione in pretornitura e tornitura finale
– P = sovrametallo assiale, sovrametallo radiale sempre =
0,1 mm.
B Lunghezza imbocco – Nessun inserimento: l'imbocco cilindrico
non viene realizzato
RB Raggio imbocco – Nessun inserimento: il raggio di imbocco
non viene realizzato
WB Angolo imbocco (default: 45°)
E Avanzamento ridotto per esecuzione scarico (default:
avanzamento attivo)
H Tipo di allontanamento (default: 0):
 0: l'utensile ritorna al punto di partenza
 1: l'utensile si trova alla fine della superficie piana
N.. G853 FP.. I.. K.. W.. /Chiamata ciclo
N.. G0 X.. Z.. /Spigolo imbocco cilindrico
N.. G1 Z.. /Spigolo scarico
N.. G1 X.. /Punto finale superficie piana
N.. G80 /Fine descrizione profilo
 Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
 La compensazione del raggio del tagliente viene
eseguita.
 I sovrametalli non vengono considerati.
