HEIDENHAIN MANUALplus 620, CNC PILOT 640 225
4.7 Pr
ofili fr
ontali/post
e
ri
or
i

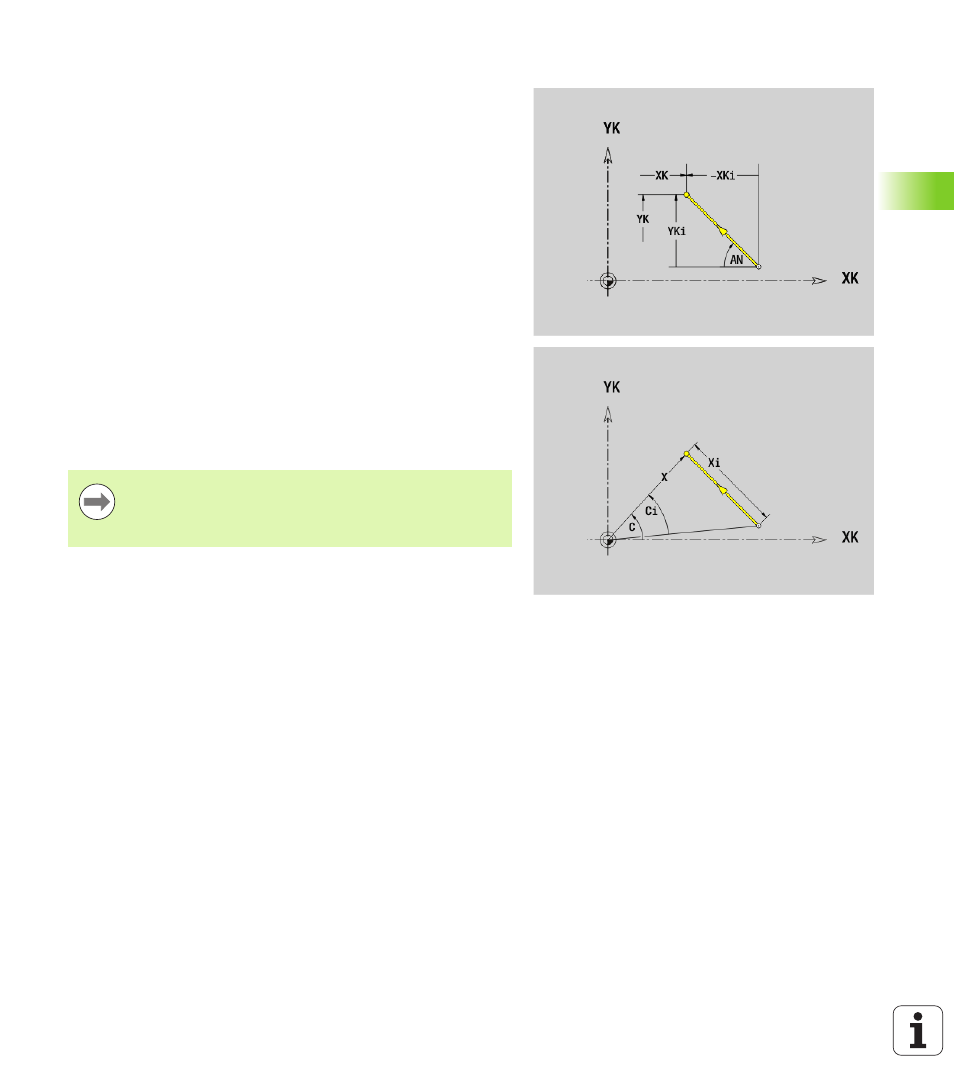

Percorso profilo frontale/posteriore G101-Geo
L'istruzione G101 definisce un percorso in un profilo frontale o
posteriore.
Parametri
X
Punto finale in coordinate polari (quota diametrale)
C Punto finale in coordinate polari (quota angolare)
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
AN Angolo rispetto ad asse XK positivo
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
Programmazione
 X, XK, YX: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
