486 Programmazione DIN per l'asse Y
6.2 Pr
ofili del piano XY
6.2 Profili del piano XY

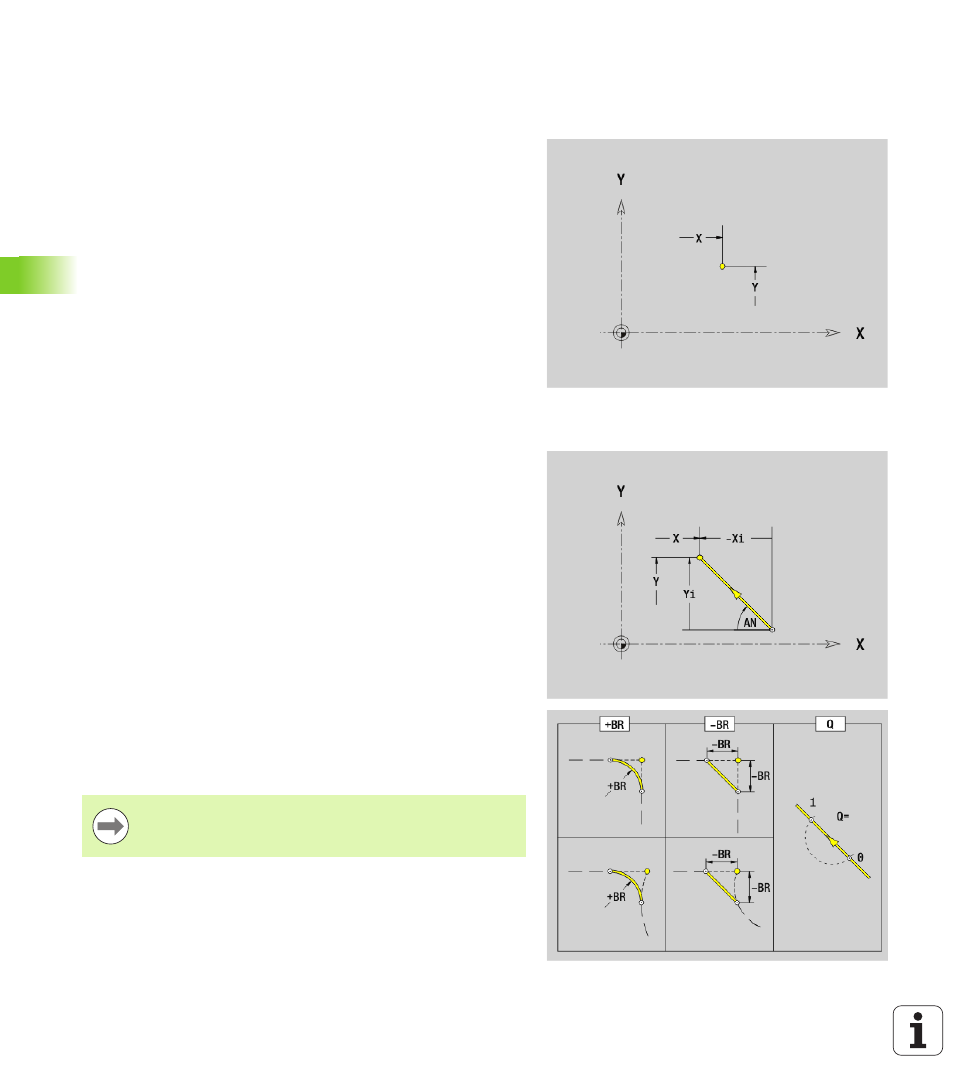

Punto di partenza profilo piano XY G170-Geo
G170 definisce il punto iniziale di un profilo nel piano XY.
Elemento lineare piano G171-Geo
G171 definisce un elemento lineare di un profilo nel piano XY.
Parametri
X
Punto iniziale profilo (quota radiale)
Y Punto iniziale profilo
Parametri
X
Punto finale (quota radiale)
Y Punto finale
AN Angolo rispetto all'asse X (direzione angolare: vedere grafica di
supporto)
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR>0: raggio arrotondamento
 BR<0: larghezza smusso
Programmazione X, Y: assoluto, incrementale, di tipo
modale o "?"
