HEIDENHAIN MANUALplus 620, CNC PILOT 640 345
4.26 Cicli di fr
esat
ur
a

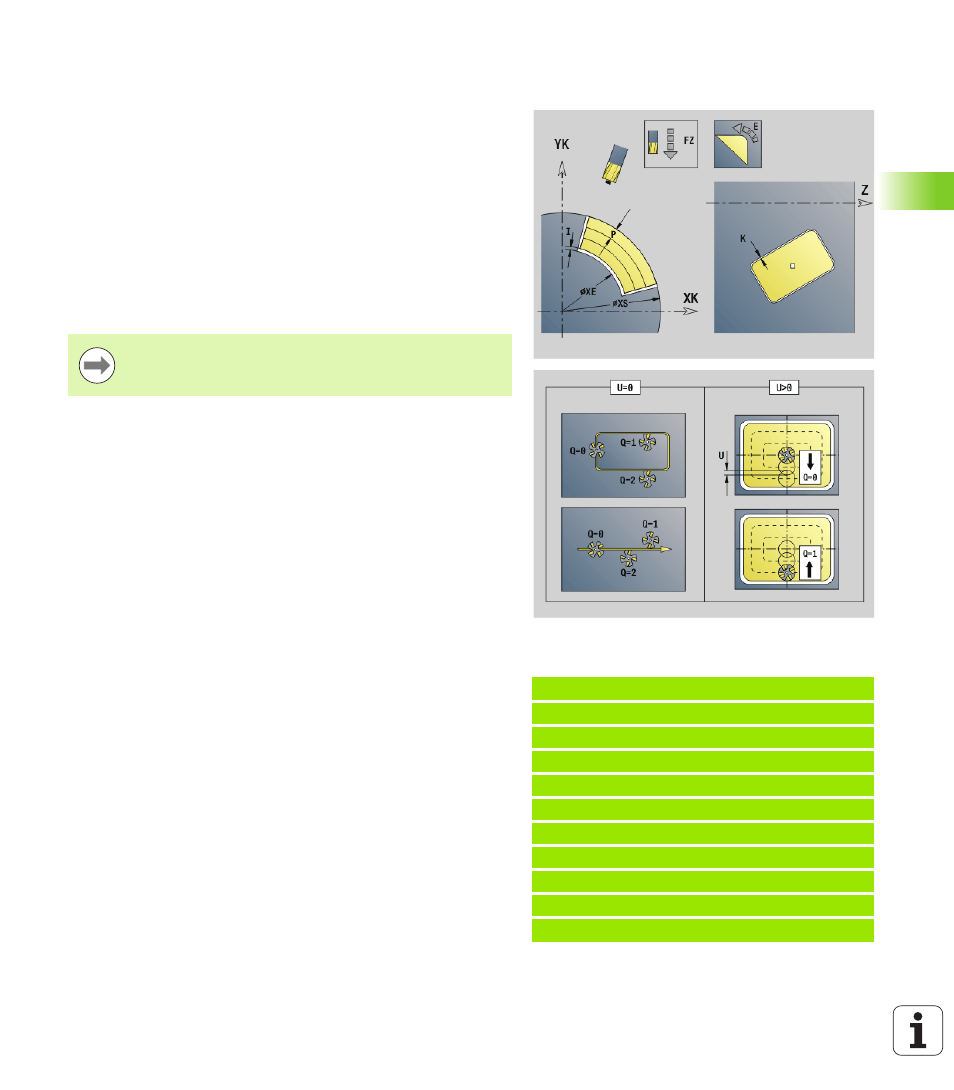

Fresatura profilo e figura superficie cilindrica
G794
L'istruzione G794 fresa figure o "profili liberi" (aperti o chiusi).
All'istruzione G794 segue:
 la figura da fresare con:
 definizione del profilo della figura (G311..G317) – Vedere "Profili
della superficie cilindrica" a pagina 233.
 chiusura della descrizione del profilo (G80)
 il profilo libero con:
 punto di partenza (G110)
 descrizione del profilo (G111, G112, G113)
 chiusura della descrizione del profilo (G80)
Esempio: G794
%314_G315.nc
[G314 / G315]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 XS100 XE97 P2 U0.5 R0 K0.5 F0.15
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
END [ FINE ]
Impiegare di preferenza la descrizione del profilo con ICP
nella parte geometrica del programma e i cicli G840, G845
e G846.
Parametri
XS
Spigolo superiore di fresatura (quota diametrale)
XE Fondo di fresatura (quota diametrale)
P Incremento massimo (default: profondità totale in un
incremento)
U Fattore di sovrapposizione fresatura profilo o tasca (default: 0)
 U=0: fresatura profilo
 U>0: fresatura tasca – sovrapposizione minima dei percorsi
di fresatura = U*diametro fresa
R Raggio di avvicinamento (raggio arco di avvicinamento/
allontanamento) – (default: 0)
 R=0: l'elemento del profilo viene raggiunto direttamente;
incremento sul punto di avvicinamento al di sopra del piano
di fresatura, quindi incremento verticale in profondità
 R>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente all'elemento
del profilo
 R<0 per spigoli interni: la fresa percorre l'arco di
avvicinamento/allontanamento che si unisce
tangenzialmente all'elemento del profilo
 R<0 per spigoli esterni: lunghezza elemento di
avvicinamento/allontanamento lineare; avvicinamento/
allontanamento tangenziale dall'elemento del profilo
I Sovrametallo X
K Sovrametallo parallelo al profilo
F Avanzamento in accostamento
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
